問題 1 : 使用於 食品、飲料、生技、製藥 等製程的管道和設備的 食品衛生級不銹鋼，和 一般的不銹鋼 有何不同?



食品衛生級不銹鋼 和 一般的不銹鋼 之間的 主要區別 在於其 適用於特定應用的衛生要求。以下是這兩種不銹鋼之間的主要不同之處：

 衛生要求

● 食品衛生級不銹鋼 是 專門設計用於 食品、飲料、生技 和 製藥 等製程和應用中 的管道、設備和器具等，因此 必須符合 相當嚴格的 衛生 和 安全標準。這些標準包括食品級不銹鋼 必須具備 高度的 耐腐蝕性 和 抗菌性，並且 能夠 易於清潔 和 消毒。

● 一般不銹鋼 可以用於各種應用，但 不一定符合 特定的衛生要求。它的 耐腐蝕性和強度 可能與食品衛生級不銹鋼相當，但 不一定具備 同等的表面平滑度和抗菌性。

 表面處理

● 食品衛生級不銹鋼 的 表面 通常經過 精細的拋光處理，以確保 表面光滑無毛刺，減少微生物滋生的機會。這對於 食品、飲料、生技、製藥 等行業至關重要，因為 微生物的污染 會 嚴重影響到產品的品質, 甚至 對人的健康和生命安全構成威脅。

● 一般不銹鋼 可能沒有經過如此精細的表面處理，表面平滑度較差，可能會 造成微生物或污染的殘留，並且 需要更多的清潔和維護。

 化學成分

 美國材料與試驗協會（American Society for Testing and Materials, ASTM） 和  美國鋼鐵協會（American Iron and Steel Institute, AISI） 定義了不銹鋼的規範，特別是 食品衛生級不銹鋼 如304、304L、316 和 316L。以下是這些不銹鋼等級的一些重要規範。這些規範規定了不銹鋼材料的  化學成分 、 機械性質  和  物理性質 ，以確保其在 食品、飲料 和 藥品等 接觸環境中 的 耐用性 和 化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形，適於食品、飲料、生技和製藥等應用。

● ASTM A240：泛用的不銹鋼板、帶材和捲材的標準規範。

● ASTM A276：適用於不銹鋼棒和形材，如圓棒、方棒、六角棒等的標準規範。

● ASTM A270：食品衛生級不銹鋼管的特殊標準。

● AISI 304、304L、316 和 316L：AISI 食品衛生級不銹鋼，AISI對不銹鋼材料的命名和分類很常見，這些規範通常與ASTM標準一致，並用來識別不同等級的不銹鋼。

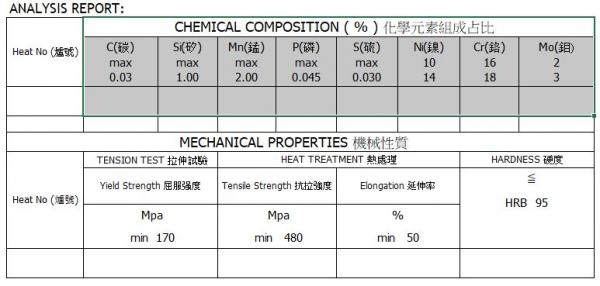

 常用食品衛生級不銹鋼 304、316、316L 的 主要差異

項目	SUS304	SUS316	SUS316L
鉻(Cr)	18~20%	16~18%	16~18%
鎳(Ni)	8~10.5%	10~14%	10~14%
鉬(Mo)	無	2~3%	2~3%
碳(C)	≤0.08%	≤0.08%	≤0.03%
耐腐蝕性	良好	優異	優異
耐氯離子能力	普通	較佳	較佳
焊接性能	良好	良好	最佳
電解拋光效果	良好	優異	優異
價格	最低	較高	最高
主要用途	食品設備、一般飲料設備	含鹽分食品、化工設備	生技、製藥、高純度系統



📌 為什麼 316 比 304 更耐腐蝕？

👉 關鍵在於 鉬（Mo）元素。



316及316L含有約2~3%的鉬，可顯著提高下列性能：

● 耐氯化物腐蝕

● 耐點蝕（Pitting）

● 耐縫隙腐蝕（Crevice Corrosion）

● 耐酸鹼清洗劑



因此：

● 一般食品設備 → 304即可

● 含鹽食品、海鮮、醬料 → 建議316

● 製藥、生技、高純度系統 → 建議316L



📌 316L 為何比 316 更受高潔淨製程要求的產業青睞？

👉 關鍵在 碳 (C) 含量

最大碳含量

316   → 0.08%

316L  → 0.03%



L是低碳版本，較低的碳含量可避免焊接後產生 碳化鉻析出（Chromium Carbide Precipitation）而形成：

● 晶間腐蝕（Intergranular Corrosion）

● 焊道腐蝕

● 銹蝕源



因此 ASME BPE、生技製藥產業 幾乎以 316L為標準材質。

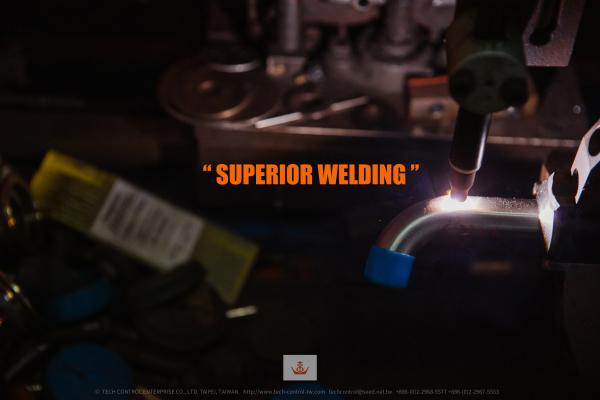

問題 2 : "焊接" 在 食品、飲料、生技、製藥 等製程管道和設備中，有什麼重要性?



" 焊接 (Welding) " 在食品、飲料、生技 和 製藥 等 製程管道 和 設備 中 非常重要，下面是幾個關鍵因素：

 衛生和清潔

 管道和管件接頭必須經過良好的焊接處理，以避免產生可能滋生細菌、污染物或其他雜質的縫隙。 這在衛生和清潔標準嚴格的行業中尤其重要，例如食品和製藥生產。

 防止產品污染

 良好的焊接連接有助於防止流體和氣體的泄漏，降低產品污染的風險。 在生物技術和製藥等行業中，產品純度至關重要，任何污染都可能影響產品品質和安全性。

 耐用性和可靠性

正確執行的焊接有助於管道系統的整體耐用性和可靠性。 在需要連續運行和最小停機時間的行業中，可靠的焊接確保系統的長壽並減少意外故障的可能性。這些行業的管道系統通常處理不同的壓力和溫度。焊接是創建能夠抵禦這些條件而不影響系統結構完整性的連接的重要方法。

 定製和精確性

 焊接允許對管道系統進行定製，以滿足特定的設計要求。  焊接技術的精確性確保接頭符合給定系統的獨特規格，有助於整體效率。

 抗腐蝕性

不銹鋼和其他耐腐蝕合金通常用於這些行業的管道系統構建。  適當的焊接技術有助於保持這些材料的抗腐蝕性，確保系統的長壽並保持輸送產品的純度。

 長期成本效益

初期，焊接連接的成本可能高於替代連接方法，但  就某些產業和應用而言，焊接減少了維護和運行停機時間。

問題 3 : " Tube "、" Pipe " 名稱常被混用，實際上有何差異? 哪種更適合衛生級應用？



在 工程 與 製程 應用中，" Tube(管) " 與 " Pipe(管) " 雖然都可用於流體輸送，但是其 設計標準、用途、加工精度 等 有著明顯差異。特別是在 食品、飲料、乳品加工、生技、製藥、高科技 等產業，選擇正確的類型 非常重要。



 用途 (Application)

● Tube：指 " (需要高潔淨度的) 衛生級配管 "

用途廣泛，除了 流體輸送，也常見於 結構支撐、儀器、熱交換器、食品機械 與 製藥設備 等 需要高潔淨度 的 衛生級系統 中。

在 食品、飲料、乳品加工、生技、製藥、高科技 等產業中為 標準選擇，確保 潔淨 與 消毒 需求。

● Pipe：指 " 工業用配管 "

主要用於 工業流體輸送（如 水、氣體、油品、化學品）。

常見於 石化、建築、能源管線 等 非衛生級 應用。



---



 尺寸標準 (Measurement)

● Tube：

以 " 外徑（OD, Outer Diameter）" 和 " 壁厚（Wall Thickness）" 精準標示。

公差小，常用於 精密配管，例如：1" OD × 0.065" wall 或 25.4mm OD × 1.5mm T。

● Pipe：

以 " 公稱內徑（NPS）加上 管號（Schedule）" 表示，例如 NPS 1" SCH 10。

實際外徑與標示不同，精度與一致性較低。



---



 公差與表面精度 (Tolerance & Finish)

● Tube：

加工精度高，表面粗糙度 可達 Ra ≤ 0.8μm 或更好。

符合 3A 等 衛生級標準，可 拋光、去毛邊 等處理。

● Pipe：

尺寸與表面公差較寬鬆，表面較粗糙。



👉 在 食品、飲料、生技、製藥 及 其它高潔淨製程中，管路的施工經常採用 " Orbital Welding（軌道自動焊接）" 。

Orbital Welding（軌道自動焊接）是一種「自動焊接技術」，焊槍不是由人的手移動，而是由機械沿著管材360°環狀旋轉完成焊接。

Orbital Welding（軌道自動焊接）對於 管材的尺寸公差，尤其是 外徑(Outer Diameter, OD)、壁厚(thickness)、圓度(Ovality) 非常敏感，因為焊接參數經常是預先設定的。

當兩支管子出現尺寸不匹配時，自動焊接機無法像手工焊接那樣即時修正，因此容易產生以下問題 :

1. 焊接錯位 - 兩支管材對接時，其內壁或外壁無法完全對齊。結果導致 :

• 焊道不對稱
• 熱輸入不均
• 焊縫強度下降

2. 焊道內凹 - 即焊縫內表面形成凹陷。結果導致 :

• 液體停留在凹陷處，管路容易自焊道內凹處銹蝕
• CIP 難清洗
• SIP 難滅菌
• 細菌滋生

3. 焊道未完全熔合 - 母材沒有完全熔化結合，表面看起來焊好了，實際上內部有缺口。結果導致 :

• 強度下降
• 因壓力循環而裂開
• 微生物藏匿

4. Purge 不穩 (Back Purge Instability) - 中文常被譯為 "背面保護氣體不穩" 或 "背面吹氣不穩"。衛生管焊接時，內部需充氬氣保護，目的在避免高溫氧化。"purge 不穩"指的是在銲接管件或密閉結構時，通入背面以隔絕氧氣的惰性氣體（通常為氬氣）流動不均或壓力波動，結果導致銲道背面氧化、產生氣孔或夾渣等缺陷。

5. 死角 - 流體無法完全流動或排空的區域。結果導致 :

• 產品、清洗液、微生物等殘留
• 生菌數上升、CIP失效、SIP驗證失敗



---



 外觀與連接方式 (Appearance & Connections)

● Tube：

表面經過拋光處理，常配合 Tri-Clamp、焊接、Bevel Seat、RJT/BSM、DIN、SMS 等衛生級 接頭 系統。

無死角、易於清洗 與 維護。

● Pipe：

常為原材未經拋光，接頭以螺紋、法蘭、焊接為主。

較不適用於需要頻繁清洗的場合。



---



 衛生級應用需求 (Hygienic Process Suitability)

● Tube：

為 食品、飲料、乳品加工、生技、製藥、高科技 等 產業的首選。

其 光滑表面 與 精準尺寸 有助於 CIP/COP 清洗、避免污染 與 細菌滋生。

● Pipe：

幾乎不使用於衛生級應用。

容易有死角，殘留污染物，不利於嚴格的衛生與潔淨要求。



---



 耐久性與維護 (Durability & Maintenance)

● Tube：

採用 高品質不銹鋼 製造，耐腐蝕、抗變形。

經得起 高溫、高壓 與 週期性的反覆清洗。

● Pipe：

結構雖然穩定，但耐蝕性與衛生性能較差。

易留有焊渣、內壁粗糙等問題。



---



 Tube vs. Pipe 對照表

項目	Tube	Pipe
尺寸依據	外徑 (OD) + 壁厚 (T 或 t)	公稱內徑 (NPS) + Schedule
精度與表面	高精度，可拋光至 Ra ≤ 0.8μm	粗糙可接受，無衛生級處理
常見用途	需要高潔淨度之衛生級製程、機械及設備等	工業流體輸送、建築、石化
接頭系統	Tri-Clamp、焊接、RJT/BSM、DIN、SMS 等 衛生級連接	螺紋、法蘭、焊接
衛生級應用	✔ 標準選擇符合 3A / BPE 等	✘ 幾乎不使用

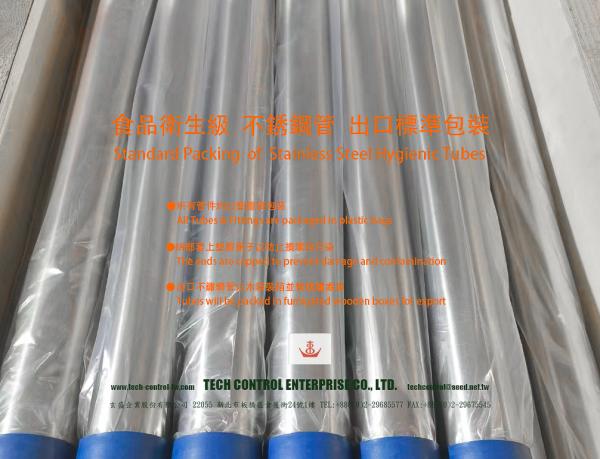

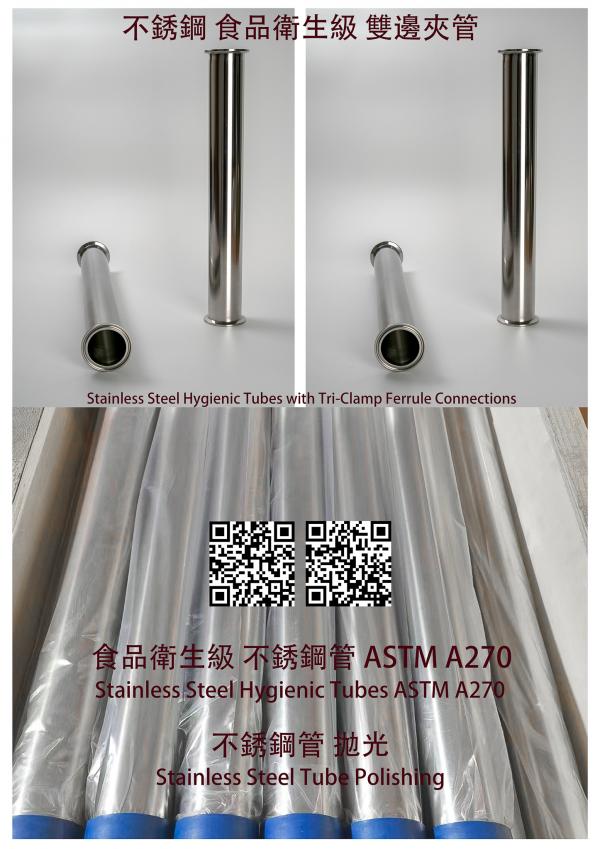

 玄盛企業股份有限公司  生產的  食品衛生級 不銹鋼管 ，端到端 管壁厚度 均勻一致，公差嚴謹，材料選用經 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，安全、衛生、可靠。高品質的焊接 和 光滑的表面處理，為業主 加快管道清潔速度 並 增加 產線運行時間，從而 提高生產力 和 控制成本。



適用於 食品、飲料、礦泉水、啤酒、釀造、醬油、製酒、牛乳 (乳品加工、酪農)、生技、製藥、化妝品、化工、純水系統、個人照護、車輛、噴漆塗裝、電子、光電、半導體、食品飲料機械、整廠規劃、整廠設備、廠務工程、衛生配管工程 等應用。

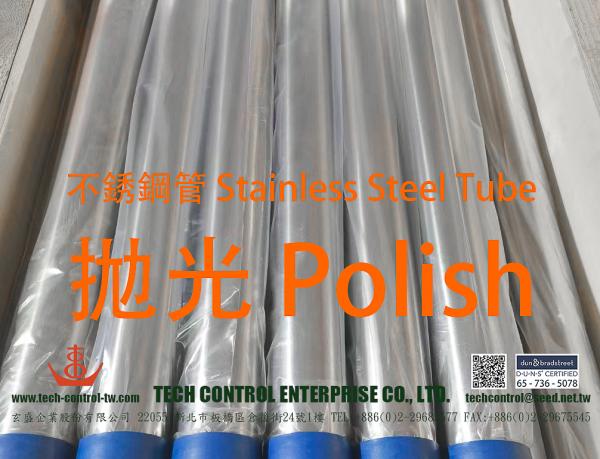

本公司另接受委託  不銹鋼管拋光  服務, 歡迎來電洽詢 !

問題 4 : 在 生技 與 製藥製程中，管路表面品質直接影響清潔效率、污染風險與長期穩定性。 🟦為何對於 生技 與 製藥 等產線的專案，採用 玄盛企業 製造的 衛生級不銹鋼管 作為基礎材料，再 委外進行 電解拋光（EP）以達到 Ra ≤ 0.4 µm，是 合理、普遍成熟 且 符合產業實務 的作法 ?



 採購 玄盛企業 的 食品衛生級 不銹鋼管

 → 然後 委外電解拋光（EP），

 這樣做的好處是：

● 表面品質可依製程等級加工
● 專案彈性高、品質可驗證
● 符合國際生技與製藥產業的實務做法

👉 不會每一段管路都被過度加工，而是依照該製程而加工，節省成本避免浪費。

📌 對於 生技、製藥 等產線專案，不銹鋼管路系統 可依使用等級 採購及安排製程：

 衛生級基礎管材（Sanitary Grade）
● 材質： SUS 316L（或依專案指定，如為極高規格之製藥等級，依 ASME BPE (Bioprocessing Equipment) 國際標準，硫含量必須嚴格控制在 0.005% 至 0.017% 之間，以確保全滲透焊接的穩定性與一致性。）
● 管材標準： ASTM A270
● 表面處理目標： 內表面粗糙度 Ra ≤ 0.8 µm
● 處理方式： 採機械拋光（Mechanical Polishing）作為最終表面處理製程
● 製程要求：
-內表面平滑，無明顯刮傷、折痕 或 焊道缺陷
-焊道成形均勻，適合後續表面精修
● 適用階段： 適用於 食品、飲料 以及 生技、製藥 之一 般製程
●  可作為後續高規格生技製藥級處理之基礎材料

 生技／製藥級處理（Biotech / Pharma Grade）
● 表面處理目標： 內表面粗糙度 Ra ≤ 0.4 µm
● 處理方式： 採電解拋光（Electropolishing, EP） 作為最終表面處理製程
● 處理目的：
-  降低表面微孔與污染風險
-  提升 CIP / SIP 清洗效率
-  減少蛋白質與微生物附著

 採購及製程安排
 向 玄盛企業 採購 食品衛生級不銹鋼管 → 然後 委外電解拋光（EP）

玄盛企業股份有限公司 生產的所有不銹鋼食品衛生級管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8um, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

問題 5 : CNC機台 是不是 軸數越多，加工能力 越強? 工件 是不是應該交給 擁有 越多軸數的CNC的工廠 製造 越好?



 有許多人會直覺地認為 CNC機台 軸數越多 → 加工能力越強 → 工件品質越好

 但 實際上這個觀念，只對 一部分情況 成立。



是否需要多軸 CNC，視

🟦 工件幾何

🟦 精度要求

🟦 批量

🟦 成本

🟦 治具設計

等因素而決定。





以下簡單說明 CNC軸數、加工能力 和 實務選擇。



 📌 CNC「軸數」是什麼意思 ?

 👉 CNC 的「軸數」代表 刀具 或 工件 可控制的運動方向數量。

最基本是 3軸。



 3軸 CNC

可控制三個線性方向：

X 軸：左右

Y 軸：前後

Z 軸：上下

👉 刀具只從 垂直方向加工。



適合：

✅平面加工

✅孔加工

✅槽加工

✅簡單立體件



例如：

➡法蘭

➡管件接頭

➡板件

➡機械零件



 4軸 CNC

在 3 軸基礎上增加 旋轉軸（A 軸），通常是：

👉 工件可以旋轉

👉 刀具仍然固定



好處：

✅可以加工 圓柱側面

✅可以多面加工



例如：

➡軸類零件

➡圓管打孔

➡分度加工



 5軸 CNC

增加兩個旋轉軸，常見型式： 3+2 五軸，連續五軸

👉 可讓刀具從 任何角度接近工件。



好處：

✅複雜曲面

✅深腔

✅斜面

✅一次裝夾完成多面加工



典型用途：

➡航太

➡葉輪

➡模具

➡醫療植入物



 📌 軸數越多，加工能力越強嗎？

 理論上：是的。

 ⚠️ 但 實務上不一定需要，也不一定更好。



原因有幾個：

 👉 軸數越多的 CNC，有以下幾個代價



 ⚠️ 加工成本更高

常見機台價格：

5軸CNC機台價格 通常是 3軸的 3～5倍



常見加工費：

3軸CNC機台 每小時加工費 USD 20–50/hr

4軸CNC機台 每小時加工費 USD 40–80/hr

5軸CNC機台 每小時加工費 USD 80–200/hr



如果工件很簡單，用五軸CNC機台加工 只是浪費成本。



 ⚠️ 編程難度高

用五軸CNC機台加工 需要：

👉 CAM 軟體

👉 高級刀路策略

👉 防碰撞

👉 同步控制

👉 程式錯誤風險更高。



 ⚠️ 加工精度未必更好 (很多人誤會)

📌 5軸 不等於 加工精度更高。



因為 五軸機台 多了

🟦 旋轉軸

🟦 轉台

🟦 擺頭

👉 多了 幾何誤差來源



所以：

就 機台的 剛性 和 精度 而言，

3軸 🟦 剛性高 🟦 精度高

5軸 🟦 剛性中 🟦 精度取決於校正



 對於 高精度 平面加工，有時 3軸 反而更穩定。



🟦 什麼情況「真的需要多軸」?

✅ 複雜曲面

例如：

➡渦輪葉片 Impeller

➡模具曲面

需要：連續五軸



✅ 深腔加工

➡刀具需要傾斜：

避免刀具過長 ，刀具震動



✅ 多面加工

例如：

一個零件有

➡上面

➡側面

➡斜孔



五軸可以：

➡一次裝夾完成



好處：

➡精度更好

➡同軸度更好

➡效率更高



✅ 航太或醫療零件

例如：

➡鈦合金

➡骨科植入物

➡航太結構件

通常需要五軸。



 📌很多工件其實「3軸就夠」

例如常見工業零件：

➡法蘭

➡支架

➡管件

➡閥體

➡不銹鋼接頭

通常：

3軸 + 治具 就可以完成。



 📌 真正決定工廠能力的，不是CNC加工機的軸數



CNC加工能力最重要的是：

 ✅ 工程能力

例如是否能：

設計製程

設計治具

設計刀具策略



 ✅ 品質控制

例如是否有：

CMM 三次元量測

表面粗度儀

同軸度檢測



 ✅ 刀具管理

例如是否能：

選擇正確刀具

控制刀具磨耗



 ✅ 材料經驗

例如：

不銹鋼：

304

316L

加工策略不同。



 ✅ 製程整合能力

" 製程整合能力好 " 的工廠會整合：

🟩車削

🟩銑削

🟩焊接

🟩拋光

🟩檢測



......
