首頁> 商品櫥窗>03 不銹鋼食品衛生級管束管夾夾帶卡箍及吊配管件類 : Tri-Clamp 管束管夾夾帶卡箍、管架 ( 吊夾 ) ...... 食品/飲料/啤酒/釀造/製酒/牛乳/生技/製藥/化妝品/化工/純水系統/個人照護/車輛/電子/半導體/食品飲料機械整廠規劃整廠設備衛生配管工程用管件 ...... sanitary HYGIENIC 3A TRI-CLAMP UNION FITTINGS, Tri-Clamp, I-Line Clamp, Q-Line Clamp, John Perry Clamp, TUBE PIPE CLAMPS SUPPORTS HANGERS

商品

不銹鋼食品衛生級管束, 管夾, 夾帶, 單鉚釘, 雙鉚釘 3-A Tri-Clamp Union, I-Line Clamp, Q-Line Clamp 食品/飲料/啤酒/釀造/製酒/牛乳/生技/製藥/化妝品/化工/純水系統/個人照護/車輛/電子/半導體/食品飲料包裝機械/整廠規劃/整廠設備/廠務系統/衛生級配管工程用管件

不銹鋼食品衛生級管束, 管夾, 夾帶, 卡箍, 單鉚釘, 雙鉚釘, 輕型管束, 重型管束, 高壓管束 Stainless Steel Sanitary HYGIENIC CLAMP FITTINGS : 3A Tri-Clamp, I-Line Clamp, Q-Line Clamp 食品/飲料/啤酒/釀造/製酒/牛乳/生技/製藥/化妝品/化工/純水系統/個人照護/車輛/電子/半導體/食品飲料包裝機械/整廠規劃/整廠設備/廠務系統/衛生級配管工程用管件 - 玄盛企業股份有限公司台灣專業製造

更詳細產品圖片

商品型號: 02

不銹鋼食品衛生級

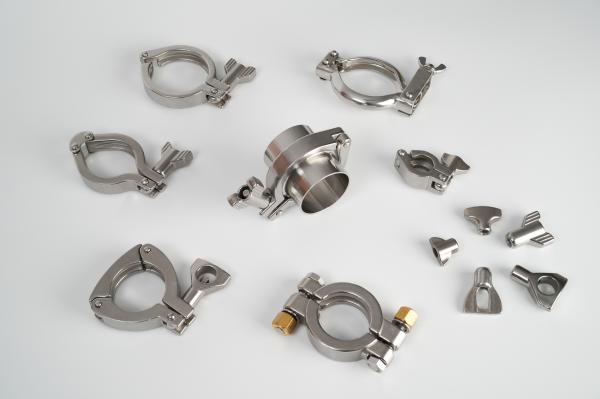

● 管束

● 管夾

● 夾帶

● 卡箍

規格及尺寸 :

3-A

IDF

Tri-Clamp / I-Line / Q-Line

" 詳下各產品尺寸圖 "

型式 (可選) :

單鉚釘 / 雙鉚釘 / 高壓

翼形螺母固定 / 螺栓固定

材質 (可選) : 食品衛生級不銹鋼

SS304

如有需要, 可提供材質檢驗報告 (EN10204-3.1)

設計與表面處理 :

符合3-A食品衛生級標準

(3-A Tri-Clamp)

13LAH 單鉚釘重型管束 (翼形螺母固定)

13MHHM 雙鉚釘重型管束 (翼形螺母固定)

13MHHS 三片式重型管束 (翼形螺母固定)

13MHP 高壓管束 (螺栓固定)

13MAH 雙鉚釘快拆中型管束 (翼形螺母固定)

13HLA 栓扣式輕型管束 (栓扣固定)

13JO I-Line管束 (單鉚釘,翼形螺母固定)

13U I-Line管束 (單鉚釘,螺栓固定)

(I-Line)

13IS I-Line/Q-Line 管束 (單鉚釘,翼形螺母固定)

13I I-Line 管束 (單鉚釘,螺栓固定)

(Q-Line)

13QT Q-Line 輕型管束

Tri-Clamp, I-Line, Q-Line 管件接頭組 由 兩個配對的管接頭、一個墊片 和一個管束 (管夾、夾帶、卡箍 ) 所組成。專為 COP（ Clean-Out-of-Place 拆卸清洗/系統外清洗）和 CIP（ Clean-In-Place 原位清洗/系統內清洗）應用而設計，使管路和設備易於組裝、拆卸、清洗和更換。接頭組成後無縫隙，不滲漏。由於體積緊湊，管路配置因此能夠更緊密結合，從而更有效地利用生產空間。

Tri-Clamp Union 的設計，使用翼形螺母轉緊和放鬆的方式讓現場施工和生產線作業人員可以輕鬆快速地組裝和拆卸。並且，Tri-Clamp 管束，可以視組配安裝需求選擇單鉚釘、雙鉚釘或三片式。

此外，如須負載更高管道壓力，則可以選擇以螺栓固定的高壓管束。

玄盛企業股份有限公司生產的所有不銹鋼食品衛生級管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機嚴格把關，表面處理 Ra ≤ 0.8μm, 符合食品衛生級標準，精密加工，易於焊接、組裝和維護，銳利邊角經過打磨，組裝維護清潔不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大) !!!

Click the DIMENSION DRAWINGS below to Enlarge !!!

(3-A Tri-Clamp) 13LAH 單鉚釘重型管束 (翼形螺母固定) Heavy Duty Clamp Single Pin (Wingnut Tightened) 13MHHM 雙鉚釘重型管束 (翼形螺母固定) Heavy Duty Clamp Double Pin (Wingnut Tightened) 13MHHS 三片式重型管束 (翼形螺母固定) 3-Segment Clamp (Wingnut Tightened) 13MHP 高壓管束 (螺栓固定) High Pressure Bolted Clamp	(3-A Tri-Clamp) 13MAH 雙鉚釘快拆中型管束 (翼形螺母固定) Quick-Release Clamp Double Pin (Wingnut Tightened) 13HLA 栓扣式輕型管束 (栓扣固定) Light Duty Toggle Clamp 13JO I-Line管束 (單鉚釘,翼形螺母固定) I-Line Clamp Single Pin (Wingnut Tightened) 13U I-Line管束 (單鉚釘,螺栓固定) I-Line Clamp Single Pin (Bolt Tightened)

(I-Line) 13IS I-Line/Q-Line管束 (單鉚釘,翼形螺母固定) I-Line / Q-Line Clamp (Single Pin, Wingnut Tightened) 13I I-Line管束 (單鉚釘,螺栓固定) I-Line Clamp Single Pin (Bolt Tightened) (Q-Line) 13QT Q-Line輕型管束 Q-Line Light Weight Clamp

由此下載本產品最新型錄 !!!

Download LATEST PRODUCT CATALOG Here !!!

衛生級配管管束管夾夾帶卡箍 Download Now !

商品規格:

規格尺寸 : 1/2" 3/4" 7/8" 1" 1.25" 1.5" 2" 2.5" 3" 4" 6" 8" 10" 12"

產品其餘詳細尺寸詳見各零件尺寸圖

材質 : 食品衛生級不銹鋼 SS304

如有需要, 可提供材質檢驗報告 EN10204-3.1

詢價或下單範例 :

品名 / 材質 / 尺寸 / 數量

13MHHM / 304 / 2" / 5PCS

( 下單時如未指定，出廠預設之翼型螺母皆為802 )

商品特點:

材料為經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機嚴格把關
食品衛生級標準製造, 堅固耐用
出貨前 100% 檢驗

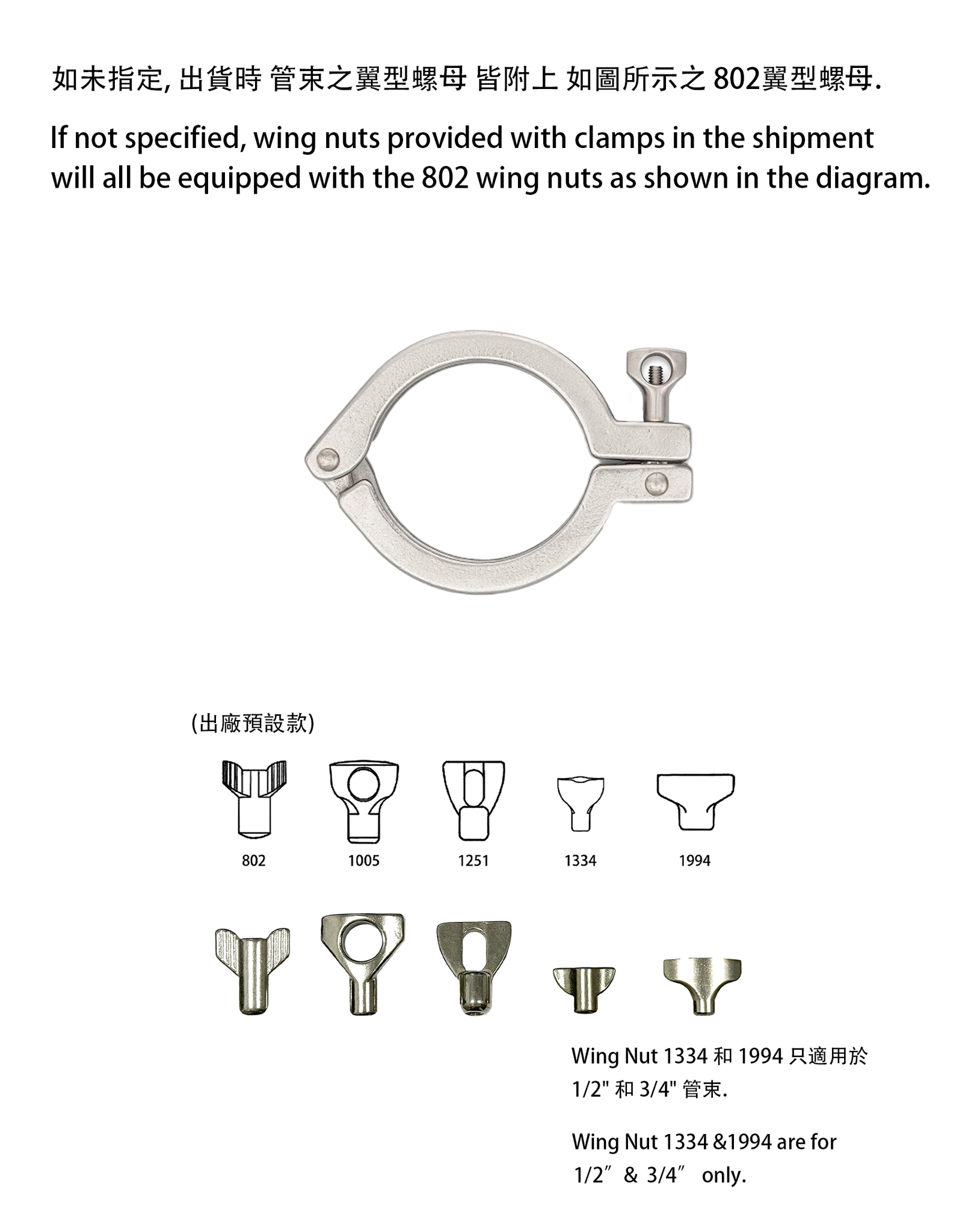

Available Wing Nuts for Tri-Clamps

認証:

ISO-9001

訂購資訊:

最小訂購量: 歡迎來電本公司洽詢
交貨港口: 台灣
