食品衛生級 管式過濾器 側入式過濾器 Inline Strainer Side-Inlet Strainer Stainless Steel Sanitary HYGIENIC STRAINER 食品/飲料/啤酒/釀造/製酒/牛乳/生技/製藥/化妝品/化工/純水系統/個人照護/車輛/電子/半導體/食品飲料包裝機械/整廠規劃/整廠設備/廠務系統/衛生級配管工程用

商品型號: 食品衛生級 管式過濾器 側入式過濾器 Inline Strainer Side-Inlet Strainer Stainless Steel Sanitary HYGIENIC STRAINER

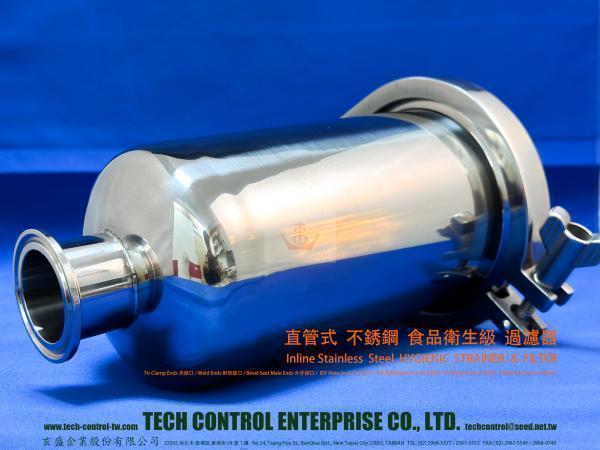

 ● 管式過濾器（Stainless Steel Hygienic Inline Strainer）

常用於 保護流量計、閥門、計量裝置 與 膜過濾前端，及 一般產品線的顆粒截留。



結構與工作原理

形式：過濾元件(依外觀有 過濾籃/濾筒/濾管/濾芯/濾網 等) 沿著管路方向放置，流體從入口直接進入過濾元件(過濾籃/濾筒/濾管/濾芯/濾網)，經過濾介質後自出口流出（流體流向與管路軸線相同）。

過濾元件：常見不鏽鋼編織過濾網（woven mesh filter）、穿孔過濾管（perforated filter）、楔形過濾網（wedge wire screen filter）等形式；並且有可拆式濾管或焊接式濾管。

原理：通過物理截留 將固體顆粒、纖維 或 較大顆粒雜質 攔阻在濾網上，讓乾淨的流體繼續往出口方向流。



優缺點

優點：流阻低、結構簡單；管徑對齊 節省安裝空間 且 壓損可控，適合連續正向流。

缺點：若需截取大量雜質和頻繁拆洗，某些型式(例如螺牙接口型式)拆卸不如 Y 型便利。



安裝與使用注意

安裝方向：應按如下序安裝 “ 入口→濾筒→出口 “。

取下/檢修：設計成快拆夾式或螺牙式以利拆卸檢修。

清洗：支援 CIP（清洗就地）或拆卸後人工清洗。若要 CIP，須確保濾籃無死角、接面符合衛生級要求（圓滑、無盲孔）。



選型要點

目數/孔徑（micron）：根據要截留的最小顆粒；一般保護泵/閥用 100–2000 µm；產品保潔或精濾可到 10–100 µm（但壓損增加）。

面積：濾籃開放面積越大，壓降越小。





● 側入式過濾器（Stainless-Steel Hygienic Side-Inlet Strainer）



常用於 需要大容量雜質收集（例：原料進料、含纖維或顆粒高的流程）、或 管路轉向/分支處。



結構與工作原理

形式：入口或出口位於側面，過濾籃通常位於腔室一側，流體進入腔室後 改道穿過濾籃 再流出。

原理：流體由側口進入，流向變化使顆粒被導流集中於濾籃側並被攔截留下；側入式過濾器的設計可允許較大的濾籃容量或特殊空間配置。



優缺點

優點：可以安置較大濾籃或淺盤式濾籃以容納更多固形物；在空間或管線佈局受限時更靈活。

缺點：流向改變可能造成較高壓損（比直通型略高）；若設計不當可能產生旋流或死角，影響清洗效率。



安裝與使用注意

空間配置：適合管道側邊留有檢修空間或需要大容量雜質容納的場合。

清洗：側入型若要做 CIP，要特別注意側面密封面與蓋面的流體動線，避免形成清洗死角。



選型要點

濾籃容量與形狀：依固形物量選擇淺盤式或深籃式。

機械強度：遇流速高或為剪切敏感流體，應確認造成的應力不會破壞產品（例如生物製程）。





(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)



管式過濾器 Inline Strainer	管式過濾器 L型 (側入式過濾器) Side-Inlet Strainer L type

不銹鋼 食品衛生級 管式過濾器
