● 對焊管接頭 (夾接焊、管接環、夾盤、卡盤、夾接頭)

● 擴管接頭

● 軟管接頭

● 盲蓋

● 轉接頭

● NPT牙接頭

● PS內牙接頭

● PT外牙接頭

● 符合FDA要求之食品級衛生級配管用各式墊片 ( SI, EPDM, Teflon, Viton, Buna-N )

3A / IDF / Tri-Clamp / I-Line / Q-Line / Butt Weld / Roll-On Expanding

(3A)

● 3A-14WMP 短接環(夾接焊)

● 3A-14AMP 長接環(夾接焊)

● 3A-14WLMP 加長接環(夾接焊,容器桶槽用)

● 3A-14MPHT 特長接環(夾接焊,Tygon管接頭)

● 3A-14MPW 加厚接環(夾接焊,容器桶槽用)

● 3A-14RMP 擴管接頭(紋接環)

● 3A-14MPHR 軟管接頭(外紋接環)

● 3A-14MPHR 特殊規格軟管接頭

● 3A-16AMP 夾盲蓋

● 3A-16W 焊盲蓋

● 3A40A (夾接頭用)無蓋墊片

● 3A40B (夾接頭用)有蓋墊片

(IDF)

● IDF-IDFA 中接環(夾接焊)

● IDF-IDFR 擴管接頭(紋接環)

(I-LINE)

● 14WI-CB 公接頭(夾接焊)

● 14WI 公接頭(短)(夾接焊)

● 15WI-CB 母接頭(夾接焊)

● 15WI 母接頭(短)(夾接焊)

● 14WLI 公接頭,長(夾接焊)(TankSpudLight)

● 15WLI 母接頭,長(夾接焊)(TankSpudLight)

● 14WHI 加厚接頭,公(夾接焊)(TankSpudHeavy)

● 15WHI 加厚接頭,母(夾接焊)(TankSpudHeavy)

● 14RI 擴管接頭,公(紋接環)

● 15RI 擴管接頭,母(紋接環)

● 14WI-5 公接頭(夾接焊)(SCH5)

● 15WI-5 母接頭(夾接焊)(SCH5)

(Q-LINE)

● 14WQ 短接頭(夾接焊)

● 14RQ 擴管接頭(紋接環)

● 14WLQ 長接頭(夾接焊)

(轉接頭類)

● B19W 焊接頭X公NPT

● 21-1 焊接頭X公NPT(自帶六角螺母)

● 21MP Tri-Clamp夾盤X公NPT

● 22MP Tri-Clamp夾盤X母NPT

● Tri-Clamp夾盤 X PT外牙接環

● Tri-Clamp夾盤 X PS內牙接環

TRI-CLAMP, I-LINE, Q-LINE 管件接頭組 由 兩個配對的 管接頭(接環夾盤套圈)、一個墊片和 一個管束 所組成。專為 COP（離線清洗）和 CIP（線上清洗）應用而設計，使用 蝶形螺母 轉緊和放鬆 的方式讓 管路設備、現場施工 和 生產線作業人員 可以 輕鬆快速地  組裝、拆卸、清洗和更換。接頭組成後 無縫隙，不滲漏。由於 體積緊湊，管路配置因此能夠 更緊密結合, 從而 更有效地利用生產空間。

I-Line 管件的設計，由相互鎖定的 平面管接頭(接環夾盤套圈)、 平面墊圈 和 管束 組成。這種 相互鎖定的金屬對金屬設計 消除了 管束過度壓縮，不允許墊圈被擠入產品會接觸到的區域。

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有不鏽鋼食品衛生級管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

(3A規格)    3A-14WMP 短接環 Welding Ferrule SHORT   3A-14AMP 長接環 Welding Ferrule LONG   3A-14RMP 擴管接頭(紋接環) ROLL-ON EXPANDING Ferrule   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm 4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm   (IDF規格)   IDF-IDFA 中接環 MEDIUM Weld Ferrule   1" 1.5" 厚度1.2mm 2" 厚度1.5mm 2.5" 3" 3.5" 4" 厚度2.0mm 4.5" 厚度3.0mm	(3A規格)    3A-14MPW 加厚接環 Welding Ferrule TANK SPUD HEAVY WALL 1" 厚度3.7mm 1.5" 厚度3.9mm 2" 厚度4.1mm 2.5" 厚度4.3mm 3" 厚度4.5mm 4" 厚度5.35mm   3A-14WLMP 加長接環 Welding Ferrule TANK SPUD LIGHT   3A-14MPHT 特長接環 (TYGON HOSE ADAPTER)   1" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm 4" 厚度2.1mm    14MPHR 軟管接頭(外紋接環)(Adapter Rubber Hose)
(IDF規格)    IDF-IDFR 擴管接頭(紋接環) Recessless Ferrule / ROLL-ON EXPANDING Ferrule   (3A規格)    3A-16AMP 夾盲蓋 SOLID END CAP   3A40A 無蓋墊片 Ferrule GASKET WITHOUT LIP	(3A規格)   3A40B 有蓋墊片 Ferrule GASKET WITH LIP   3A-16W 焊盲蓋 WELD CAP
(I-Line) 14WI-CB 公接頭 Weld Ferrule MALE   14WI 公接頭, 短 Weld Ferrule MALE, SHORT   15WI-CB 母接頭 Weld Ferrule FEMALE   15WI 母接頭, 短 Weld Ferrule FEMALE, SHORT	(I-Line) 14WLI 公接頭, 長 Weld Ferrule MALE LONG / Tank Spud Light   15WLI 母接頭, 長 Weld Ferrule FEMALE LONG / Tank Spud Light   14WHI 加厚接頭, 公 Weld Ferrule MALE / Tank Spud HEAVY WALL   15WHI 加厚接頭, 母 Weld Ferrule FEMALE / Tank Spud HEAVY WALL
(Q-Line) 14WQ 短接頭 Weld Ferrule SHORT SHANK   14RQ 擴管接頭(紋接環) ROLL-ON EXPANDING Ferrule   14WLQ 長接頭 Weld Ferrule LONG / Tank Spud LIGHT WALL	(I-Line) 14RI 擴管接頭, 公(紋接環) ROLL-ON EXPANDING Ferrule MALE   15RI 擴管接頭, 母(紋接環) ROLL-ON EXPANDING Ferrule FEMALE   14WI-5 公接頭(SCH5) (SCH5) Weld Ferrule MALE SCH5   15WI-5 母接頭(SCH5) (SCH5) Weld Ferrule FEMALE SCH5
(I-Line) 16AI-14I 盲蓋, 公 I-Line Cap, MALE   16AI-15I 盲蓋, 母 I-Line Cap, FEMALE    (Q-Line)   16AQ-14Q 盲蓋 Q-Line Cap	(3A規格) (轉接頭類)   B19W 焊接頭 X 公 NPT (Adapter Weld X MNPT)   21-1 焊接頭 X 公 NPT (自帶六角螺母) (Adapter Weld X MNPT with HEX Nut)    21MP Tri-Clamp夾盤 X 公 NPT (Adapter Tri-Clamp X MNPT)   22MP Tri-Clamp夾盤 X 母 NPT (Adapter Tri-Clamp X FNPT)
(3A規格) (轉接頭類)   Tri-Clamp夾盤 X PT外牙接環 (Adapter Tri-Clamp X MPT)   Tri-Clamp夾盤 X PS內牙接環 (Adapter Tri-Clamp X PS)	(3A規格)特殊規格   14MPHR 軟管接頭(外紋接環) Adapter Rubber Hose ( Fractional )

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

不鏽鋼 食品衛生級

( 夾式  /  對焊 )

● 90 度彎頭(彎管) - 長

● 90 度彎頭(彎管) - 短

● 45 度彎頭(彎管) - 長

● 45 度彎頭(彎管) - 短

● 長三通、短三通

● 平口三通

● 異徑三通

● 長十字通、短十字通

● 大小頭(漸縮管)、同心大小頭、偏心大小頭 ...

3A / IDF / Tri Clamp / Butt Weld

(3A)

● 3A-2WCL 90度焊彎

● 3A-L2S 加長90度焊彎

● 3A-2WK7 45度焊彎

● 3A-L2KS 加長45度焊彎

● 3A-7WWW 短焊三通

● 3A-7W 長焊三通

● 3A-9WWW 短焊十字通

● 3A-9W 長焊十字通

● 3A-L317 焊同心大小頭

● 3A-L327 焊偏心大小頭

● 3A-7WMS 焊平口三通

● 3A-7RWWW 焊異徑三通

● 3A-7RW 焊異徑三通

● 3A-7YW 斜焊三通(Y型焊三通)

● 3A-2CMP 90度夾彎

● 3A-2KMP 45度夾彎

● 3A-2CMP 90度夾彎

● 3A-2KMP 45度夾彎

● 3A-7MP 夾三通

● 3A-7RMP 夾異徑三通

● 3A-9MP 夾十字通

● 3A-31-14MP 夾同心大小頭

● 3A-32-14MP 夾偏心大小頭

● 3A-7YMP 斜夾三通(Y型夾三通)

● 3A40A 無蓋墊片

● 3A40B 有蓋墊片

(IDF)

● T-5 IDF 45度焊彎

● D-1 IDF 90度焊彎

● D-8 IDF焊三通

● IDF 焊十字通

● T-13 IDF焊同心大小頭

● D-8(R) IDF焊異徑三通

● IDF 45度夾彎

● IDF 90度夾彎

● IDF夾三通

● IDF夾十字通

● IDF夾同心大小頭

● IDF 45度單夾 (Tri-Clamp夾盤 X 焊接頭)

● IDF 90度單夾 (Tri-Clamp夾盤 X 焊接頭)

● IDF夾異徑三通

"  我們了解 配管工程 現場作業 的辛苦，認為所有管路、彎頭、三通、十字通、大小頭等應該被有效率地並且順利地連接，因此本公司致力於生產 角度精確、公差嚴苛一致、壁厚均勻、焊接容易、堅固耐用 的 高品質 彎頭(彎管)、三通、十字通、大小頭(漸縮管)。  "

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有不鏽鋼食品衛生級管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

(3A規格)   3A-2WCL 90度焊彎 90° ELBOW Weld   3A-L2S 加長90度焊彎 90° ELBOW Weld Long Radius   3A-2WK7 45度焊彎 45° ELBOW Weld   3A-L2KS 加長45度焊彎 45° ELBOW Weld Long Radius   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm	(3A規格)   3A-7WWW 短焊三通 EQUAL TEE Weld Short   3A-7W 長焊三通 EQUAL TEE Weld Long   3A-9WWW 短焊十字通 CROSS Weld Short   3A-9W 長焊十字通 CROSS Weld Long   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm
(3A規格)   3A-L317 焊同心大小頭 CONCENTRIC REDUCER Weld   3A-L327 焊偏心大小頭 ECCENTRIC REDUCER Weld   3A-7WMS 焊平口三通 PULLED TEE Weld Equal   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm	(3A規格)   3A-7RWWW 焊異徑三通 REDUCING TEE Weld   3A-7RW 焊異徑三通 REDUCING TEE Weld Long   3A-7YW 斜焊三通 LATERAL 45° Weld   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm
(3A規格)   3A-2CMP 90度夾彎 90° ELBOW Tri-Clamp Ferrule Ends   3A-2KMP 45度夾彎 45° ELBOW Tri-Clamp Ferrule Ends   3A-7MP 夾三通 EQUAL TEE Tri-Clamp Ferrule Ends   3A-7RMP 夾異徑三通 REDUCING TEE Tri-Clamp Ferrule Ends   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm	(3A規格)   3A-9MP 夾十字通 CROSS Tri-Clamp Ferrule Ends   3A-31-14MP 夾同心大小頭 CONCENTRIC REDUCER Tri-Clamp Ferrule Ends   3A-32-14MP 夾偏心大小頭 ECCENTRIC REDUCER Tri-Clamp Ferrule Ends   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm
(3A規格)   3A-7YMP 斜夾三通 (Y型夾三通) LATERAL 45° Tri-Clamp Ferrule Ends   1/2" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 以上規格厚度1.65mm   4" 厚度2.1mm 6" 8" 厚度2.8mm 10" 12" 厚度3.47mm	(IDF規格) T-5 IDF 45度焊彎 45° ELBOW Weld   D-1 IDF 90度焊彎 90° ELBOW Weld   D-8 IDF焊三通 TEE Weld   IDF Weld Cross IDF焊十字通   1" 1.5" 厚度1.2mm 2" 厚度1.5mm 2.5" 3" 3.5" 4" 厚度2.0mm 4.5" 厚度3.0mm
(IDF規格)  T-13 IDF焊同心大小頭 CONCENTRIC REDUCER Weld   D-8(R) IDF焊異徑三通 REDUCING TEE Weld   1" 1.5" 厚度1.2mm 2" 厚度1.5mm 2.5" 3" 3.5" 4" 厚度2.0mm 4.5" 厚度3.0mm	(IDF規格) IDF 45° Elbow Clamp Ends (IDF 45度夾彎)   IDF 90° Elbow Clamp Ends (IDF 90度夾彎)   IDF Tee Clamp Ends (IDF夾三通)   IDF Cross Clamp Ends (IDF夾十字通)   1" 1.5" 厚度1.2mm 2" 厚度1.5mm 2.5" 3" 3.5" 4" 厚度2.0mm 4.5" 厚度3.0mm
(IDF規格) IDF Concentric Reducer Clamp Ends (IDF夾同心大小頭)   IDF 45° Elbow Clamp X Weld (IDF 45度單夾 夾盤X焊接頭)   IDF 90° Elbow Clamp X Weld (IDF 90度單夾 夾盤X焊接頭)   IDF Reducing Tee Clamp Ends (IDF夾異徑三通)   1" 1.5" 厚度1.2mm 2" 厚度1.5mm 2.5" 3" 3.5" 4" 厚度2.0mm 4.5" 厚度3.0mm

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

● 管束

● 管夾

● 夾帶

● 卡箍

單鉚釘 / 雙鉚釘 / 高壓

翼形螺母固定 / 螺栓固定

(3A Tri-Clamp)

13LAH 單鉚釘 重型管束 (翼形螺母固定)

13MHHM 雙鉚釘 重型管束 (翼形螺母固定)

13MHHS 三片式 重型管束 (翼形螺母固定)

13MHP  高壓管束 (螺栓固定)

13MAH 雙鉚釘 快拆中型管束 (翼形螺母固定)

13HLA 栓扣式 輕型管束 (栓扣固定)

13JO I-Line管束(單鉚釘,翼形螺母固定)

13U I-Line管束(單鉚釘,螺栓固定)

(I-Line)

13IS I-Line/Q-Line管束(單鉚釘,翼形螺母固定)

13I I-Line管束(單鉚釘,螺栓固定)

(Q-Line)

13QT Q-Line輕型管束

Tri-Clamp, I-Line, Q-Line 管件接頭組 由 兩個配對的管接頭、一個墊片 和 一個管束 (管夾、夾帶、卡箍 ) 所組成。專為 COP（離線清洗）和 CIP（線上清洗）應用而設計，使管路和設備易於 組裝、拆卸、清洗和更換。接頭組成後 無縫隙，不滲漏。由於體積緊湊，管路配置因此能夠 更緊密結合，從而 更有效地利用生產空間。

Tri-Clamp Union 的設計，使用 翼形螺母 轉緊和放鬆 的方式讓現場施工和生產線作業人員可以輕鬆快速地組裝 和 拆卸。並且，Tri-Clamp 管束，可以視組配安裝需求選擇 單鉚釘、雙鉚釘 或 三片式。

此外，如須負載更高管道壓力，則可以選擇 以螺栓固定的 高壓管束。

玄盛企業股份有限公司生產的所有不鏽鋼食品衛生級管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

(3A Tri-Clamp)   13LAH  單鉚釘 重型管束  (翼形螺母固定) Heavy Duty Clamp Single Pin (Wingnut Tightened)   13MHHM  雙鉚釘 重型管束  (翼形螺母固定) Heavy Duty Clamp Double Pin (Wingnut Tightened)   13MHHS  三片式 重型管束  (翼形螺母固定)  3-Segment Clamp (Wingnut Tightened)   13MHP  高壓管束  (螺栓固定)  High Pressure Bolted Clamp	(3A Tri-Clamp)   13MAH  雙鉚釘 快拆中型管束  (翼形螺母固定) Quick-Release Clamp Double Pin (Wingnut Tightened)   13HLA  栓扣式 輕型管束  (栓扣固定) Light Duty Toggle Clamp   13JO  I-Line管束  (單鉚釘,翼形螺母固定) I-Line Clamp Single Pin (Wingnut Tightened)   13U  I-Line管束  (單鉚釘,螺栓固定)  I-Line Clamp Single Pin (Bolt Tightened)
(I-Line)   13IS  I-Line/Q-Line管束  (單鉚釘,翼形螺母固定) I-Line / Q-Line Clamp (Single Pin, Wingnut Tightened)   13I  I-Line管束  (單鉚釘,螺栓固定) I-Line Clamp Single Pin (Bolt Tightened)   (Q-Line)   13QT  Q-Line輕型管束  Q-Line Light Weight Clamp

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

● 固定管夾

● 管吊架

B24W 無接管六角型固定管夾(帶有橡膠緩衝墊)

C24T 3/8 NPT內牙接管六角型固定管夾(帶有橡膠緩衝墊)

A24FCF 3/8 NPT內牙接管快拆吊夾(帶有橡膠緩衝墊)

26CB 卸式吊夾(帶有橡膠緩衝套)

LB24W 無接管鞍式固定管夾(M6X12L螺栓固定)

LC24T 3/8 NPT內牙接管鞍式固定管夾(M6X12L螺栓固定)

固定用管束 (管夾) 以及 管架 (管吊架、管吊夾) 可用於 固定 和 支撐管道系統。

配有橡膠緩衝內襯的設計可以減少管道的震動。

玄盛企業股份有限公司生產的所有不鏽鋼食品衛生級管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

B24W  無接管六角型固定管夾 (帶有橡膠緩衝墊) Hex Tube Hanger with Rubber Grommets   B24W  無接管六角型固定管夾 (帶有橡膠緩衝墊) Hex Tube Hanger with Rubber Grommets   C24T  3/8 NPT內牙接管 六角型固定管夾 (帶有橡膠緩衝墊) Hex Tube Hanger with 3/8 NPT Coupling & Rubber Grommets   C24T  3/8 NPT內牙接管 六角型固定管夾 (帶有橡膠緩衝墊) Hex Tube Hanger with 3/8 NPT Coupling & Rubber Grommets	A24FCF  快拆吊夾 3/8 NPT內牙接管 (帶有橡膠緩衝墊) Hinged Tube Hanger with 3/8 NPT Coupling & Rubber Grommets   26CB 卸式吊夾 (帶有橡膠緩衝套) Take Down Style Hanger with Rubber Sleeve   LB24W  無接管鞍式固定管夾 (M6X12L螺栓固定) Saddle Pipe Clamp with Boss
LC24T  3/8 NPT內牙接管 鞍式固定管夾 (M6X12L螺栓固定) Saddle Pipe Clamp with Boss with 3/8 NPT Coupling   13MAT  翼形螺母快拆管架 (帶有1/2 PT內牙接管, 平面型) Wing Nut Tighten Clamping Tube Hanger with 1/2 PT Coupling

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

BEVEL SEAT由任接頭

(stainless steel sanitary HYGIENIC BEVEL SEAT UNION)

● 3A-14A  焊無牙接頭(長) Long Weld Liner Plain
● 3A-15A  焊外牙接頭(長) Long Weld Male Threaded

● 3A-14PRF  焊無牙接頭(短) Short Weld Liner Plain
● 3A-15TRF  焊外牙接頭(短) Short Weld Male

● 3A-14R  擴管無牙接頭 Recessless Liner Plain
● 3A-15R  擴管外牙接頭 Recessless Male Threaded

● 3A-13H  六角螺母(母牙/內牙) Hex Nut
● 3A-16A  盲蓋 Blank Cap

BEVEL SEAT UNION 由任接頭組 是 經過精密設計 和 加工製造，由 一個平斜面接頭、一個帶螺紋斜面接頭 以及 一個螺紋六角螺母 配對而成的聯結管件，此型由任組無需使用墊片，適用 COP（離線清洗），經得起 日常拆卸 和 重新組裝。

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有食品衛生級由任管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

(3A規格)   3A-14A 焊無牙接頭(長) Long Weld Liner Plain (3A Bevel Seat)   3A-15A 焊外牙接頭(長) Long Weld Male Threaded (3A Bevel Seat)   3A-14PRF 焊無牙接頭(短) Short Weld Liner Plain (3A Bevel Seat)   3A-15TRF 焊外牙接頭(短) Short Weld Male Threaded (3A Bevel Seat)	(3A規格)    3A-13H 六角螺母(母牙/內牙) Hex Nut (3A Bevel Seat)   3A-14R 擴管無牙接頭 Recessless Liner Plain (3A Bevel Seat)   3A-15R 擴管外牙接頭 Recessless Male Threaded (3A Bevel Seat)     3A-16A Bevel Seat盲蓋  Blank Cap (3A Bevel Seat)

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

IDF由任接頭

(stainless steel sanitary HYGIENIC IDF UNION)

● IDF14  IDF焊無牙接頭 Weld Liner

● IDF15  IDF焊外牙接頭 Weld Male

● IDF14R  IDF擴管無牙接頭 Roll-On Expanding Liner

● IDF15R  IDF擴管外牙接頭 Roll-On Expanding Male

● IDF13H  IDF六角螺母(母牙/內牙) Hex Nut

● IDF16A  IDF盲蓋 Blank Liner

● IDF40  IDF H型墊片 IDF Gasket

IDF UNION 由任接頭組 是一種專為食品衛生應用而設計的管道連接方式，由 一個平接頭、一個帶螺紋接頭 、一個墊片(墊圈) 以及 一個螺紋六角螺母 配對而成。源於國際酪農協會  (International Dairy Federation) 規範，該組織專注於乳製品生產和衛生標準的制定。

 IDF Union 具有以下特點：

1. 食品衛生級設計：採用光滑、清潔的內孔，減少細菌、污垢和其他污染物的滋生積聚，確保食品安全衛生。

2. 卓越的密封性能，使用密封圈、牙接頭和螺母的組合實現可靠的密封，防止泄漏和污染。

3. 易於拆卸，方便進行清潔、維修和更換工作。

4. 適用CIP（Clean In Place 線上清洗）系統。

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造，應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有食品衛生級由任管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

IDF14 焊無牙接頭 Weld Liner (IDF)   IDF15 焊外牙接頭 Weld Male (IDF)   IDF14R 擴管無牙接頭 Expanding Liner (IDF)     IDF15R 擴管外牙接頭 Expanding Male (IDF)	IDF16A IDF盲蓋 Blank Liner (IDF)     IDF13H 六角螺母(母牙/內牙) Hex Nut (IDF)     IDF40 IDF H型墊片 IDF Gasket

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

RJT/BSM/CIP Flat Face由任接頭

(stainless steel sanitary HYGIENIC RJT/BSM/CIP Flat Face UNION)

● RJT14K  BSM焊無牙接頭(AUS) BSM Weld Liner (AUS)

● RJT14Z  RJT焊無牙接頭(NZ) RJT Weld Liner (NZ)

● RJT14S  RJT焊無牙短接頭 Weld Liner short

● RJT15  RJT焊外牙接頭 Weld Male

● CIP14K  CIP焊無牙接頭 Weld Liner CIP FLAT FACE

● CIP15  CIP焊外牙接頭 Weld Male CIP FLAT FACE

● RJT14R  RJT擴管無牙接頭 Liner for expanding

● RJT15R  RJT擴管外牙接頭 Threaded Male for expanding

● BS13H  BSM六角螺母(母牙/內牙) BSM Hex Nut (for RJT/BSM/CIP FLAT FACE)

● RJT13R  RJT圓螺母(母牙/內牙) RJT Round Slotted Nut (for RJT/BSM/CIP FLAT FACE)

● RJT13AH  RJT六角盲螺帽(母牙/內牙) Blank Hex Nut (for RJT/BSM/CIP FLAT FACE)

● RJT16A  BSM盲蓋 BSM Blank Cap (can be used in Hex Nut or Slotted Nut)

● RJT40A  BSM墊片 BSM GASKET (for AUS & UK)

● RJT40B  CIP Flat Face墊片 GASKET CIP FLAT FACE

● RJT40C  NZ STEPPED SEAL墊片 RJT STEPPED GASKET (for NZ)

RJT/BSM UNION 由任接頭組 (RJT: Ring Joint Type, BSM: British Standard Milk) 最初是為了滿足乳品加工和衛生標準而設計的聯結管件，由 一個無牙接頭、一個外牙接頭 、一個墊片(墊圈) 以及 一個內牙(母牙)螺母 配對而成。現在被廣泛用於於牛奶、飲料、製藥等行業。常見於英國、澳洲和紐西蘭的牛奶、飲料、製酒和其他食品相關行業的加工製程中。

RJT/BSM Union 具有以下特點：

1. 食品衛生級設計: 管件內部孔徑平滑，減少細菌、污垢和其他污染物的滋生積聚，符合食品安全衛生要求。

2. 卓越的密封性能，使用密封圈、牙接頭和螺母的組合實現可靠的密封，防止泄漏和污染。

3. 易於拆卸，方便進行清潔、維修和更換工作。

4. 適用CIP（Clean In Place 線上清洗）系統 ( 限 RJT union 和 CIP Flat Face union )。

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有食品衛生級由任管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

RJT14K  焊無牙接頭 BSM Weld Liner (AUS)   CIP14K 焊無牙接頭 Weld Liner (CIP FLAT FACE)   RJT14Z 焊無牙接頭 RJT Weld Liner (NZ)   RJT15 焊外牙接頭 Weld Male (for RJT14Z or RJT14K)	CIP15 CIP外牙接頭 Weld Male (CIP FLAT FACE)   RJT14R 擴管無牙接頭 Expanding Liner   RJT15R 擴管外牙接頭 Expanding Male Threaded   BS13H BSM六角螺母 (母牙/內牙) BSM Hex Nut (for RJT/BSM/CIPFF)
RJT13R 圓螺母(母牙/內牙) RJT Slotted Nut (for RJT/BSM/CIPFF)   RJT13AH 六角盲螺帽 (母牙/內牙) Blank Hex Nut (for RJT/BSM/CIPFF)   RJT14S 焊無牙短接頭 Weld Liner Short   RJT16A BSM盲蓋 BSM Blank Cap (for Hex or Slotted Nut)	RJT40A BSM墊片 BSM Gasket (AUS)   RJT40B CIP墊片 Gasket CIP FLAT FACE    RJT40C NZ STEP SEAL墊片 RJT Stepped Gasket (NZ)

*** RJT/BSM/CIP FLAT FACE UNION set

1. RJT14K  +  RJT15  +  RJT40A (BSM Gasket)  +  BS13H  or  RJT13R

2. CIP14K  +  CIP15  +  RJT40B (Flat Face CIP Gasket)  +  BS13H  or  RJT13R

3. RJT14Z  +  RJT15  +  RJT40C (NZ Type Stepped Seal)  +  BS13H  or  RJT13R

*** ONLY Item 2 & Item 3 for CIP (Clean-In-Place)

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

DIN由任接頭 (DIN 11851)

(stainless steel sanitary HYGIENIC DIN 11851 UNION)

● DIN14  DIN焊無牙接頭 DIN Weld Liner
● DIN15  DIN焊外牙接頭 DIN Weld Male
● DIN13R  DIN圓螺母(母牙/內牙) DIN Round Slotted Nut

● DIN40  DIN墊片 DIN Gasket

● DIN13AH  DIN盲螺帽 (母牙/內牙) DIN Round Blank Nut
● DIN16A  DIN盲蓋 DIN Blank Liner

● DIN14EB   DIN無牙接頭 (DIN 11851) X 3A焊接端 DIN IMPERIAL Weld Liner (DIN 11851 X  3A Tube Weld)
● DIN15EB   DIN外牙接頭 (DIN 11851) X 3A焊接端  DIN IMPERIAL Threaded Weld Male (DIN 11851 X  3A Tube Weld)

● DIN14R  DIN擴管無牙接頭 Liner for expanding

● DIN15R  DIN擴管外牙接頭 Threaded Male for expanding

DIN UNION 由任接頭組 由德國標準化協會 （Deutsches Institut für Normung）所制定，由 一個無牙接頭、一個外牙接頭 、一個墊片(墊圈) 以及 一個內牙(母牙)螺母 配對而成。最初為滿足乳製品加工和衛生標準而設計，現在被廣泛應用於各類食品加工設備中。

 DIN Union 具有以下特點：

1. 食品衛生級設計 : 管件內部孔徑平滑，減少細菌、污垢和其他污染物的滋生積聚，符合食品安全衛生要求。

2. 卓越的密封性能，使用密封圈、牙接頭和螺母的組合實現可靠的密封，防止泄漏和污染。

3. 易於拆卸，方便進行清潔、維修和更換工作。

4. 適用CIP（Clean In Place 線上清洗）系統。

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有食品衛生級由任管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

DIN14 焊無牙接頭 Weld Liner (DIN 11851)   DIN15 焊外牙接頭 Weld Male (DIN 11851)   DIN13R 圓螺母(母牙/內牙) Round Slotted Nut (DIN 11851)	DIN40 DIN墊片 DIN Gasket (DIN 11851)   DIN13AH 盲螺帽 (母牙/內牙) Round Blank Nut (DIN 11851)   DIN16A DIN盲蓋 Blank Liner (DIN 11851)
DIN14EB  英制  DIN無牙接頭 (DIN 11851) X 3A焊接端 Imperial Weld Liner (DIN 11851) X 3A Tube Weld   DIN15EB  英制  DIN外牙接頭 (DIN 11851) X 3A焊接端 Imperial Weld Male (DIN 11851) X 3A Tube Weld   DIN14R 擴管無牙接頭 Expanding Liner (DIN 11851)   DIN15R 擴管外牙接頭 Expanding Male (DIN 11851)

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

SMS由任接頭 (SMS 1145)

(stainless steel sanitary HYGIENIC SMS UNION)

● SMS14  SMS焊無牙接頭 Weld Liner

● SMS15  SMS焊外牙接頭 Weld Male Threaded

● SMS13R  SMS圓螺母(母牙/內牙) Round Slotted Nut

● SMS14S SMS焊無牙接頭(短) Weld Liner Short

● SMS15S SMS焊外牙接頭(短) Weld Male Short Threaded

● SMS13RS SMS圓螺母(母牙/內牙) Round Slotted Nut

● SMS13AH SMS盲螺帽(母牙/內牙) Round Blank Nut

● SMS16A SMS盲蓋 SMS Blank Liner

● SMS40 SMS墊片 SMS Gasket

SMS UNION 由任接頭組 是源於瑞典製造標準 SMS （Swedish Manufacturing Standard）的食品衛生級管件，由 一個無牙接頭、一個外牙接頭 、一個墊片(墊圈) 以及 一個內牙(母牙)螺母 配對而成。被廣泛應用於食品、飲料和製藥等行業的製程設備，常見於歐洲的牛奶、飲料、製酒和其他食品相關行業的加工製程中。

SMS Union 具有以下特點：

1. 食品衛生級設計: 管件內部孔徑平滑，減少細菌、污垢和其他污染物的滋生積聚，符合食品安全衛生要求。

2. 卓越的密封性能，使用密封圈、牙接頭和螺母的組合實現可靠的密封，防止泄漏和污染。

3. 易於拆卸，方便進行清潔、維修和更換工作。

4. 適用CIP（Clean In Place 線上清洗）系統。

在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。

玄盛企業股份有限公司生產的所有食品衛生級由任管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

Click the DIMENSION DRAWINGS below to Enlarge

SMS14 焊無牙接頭(長) Weld Liner (SMS 1145)   SMS15 焊外牙接頭(長) Weld Male Threaded (SMS 1145)    SMS13R 圓螺母(母牙/內牙) Round Slotted Nut (SMS 1145)   SMS40 SMS墊片 SMS Gasket (SMS 1145)	SMS14S 焊無牙接頭(短) Weld Liner Short (SMS 1145)   SMS15S 焊外牙接頭(短) Weld Male Short Threaded (SMS 1145)   SMS13RS 圓螺母(母牙/內牙) Round Slotted Nut (SMS 1145)
SMS13AH 盲螺帽(母牙/內牙) Round Blank Nut (SMS 1145)   SMS16A SMS盲蓋 SMS Blank Liner (SMS 1145)

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

BUTTERFLY VALVE

不銹鋼 食品衛生級 蝶閥

● 手動蝶閥 Manual Butterfly Valve

● 氣動蝶閥 Pneumatic Butterfly Valve

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM/CIP FLAT FACE外牙接口/ DIN 11851外牙接口/ SMS 1145外牙接口

在生產線的管道系統中安裝蝶閥，經由閥門的開啟和關閉，可調節流量，控制流體的運行。由於蝶閥具有較低的壓力損失，在需要減少系統阻力和能耗的應用中很常見。以下是蝶閥的特性:

1. 開關快速：蝶閥通常具有快速開啟和關閉的能力，這使得蝶閥在需要迅速切換流體流向的場合下非常適用。

2. 大流量處理：蝶閥通常具有大的通徑和流量處理能力，可以應付高流量的應用需求。

3. 結構輕便：相對於其他閥門類型，蝶閥的結構比較簡單輕便，安裝和維護比較容易，這使得它們在需要經常開啟或關閉的應用中更為常見。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

BFV-W  焊式 手動蝶閥 800A手把(4定位) Manual Butterfly Valve with Weld Ends 800A Pull Style Handle (4 Positions)     BFV-C  夾式 手動蝶閥 800A手把(4定位) Manual Butterfly Valve with Clamp Ends 800A Pull Style Handle (4 Positions)     BFV-IDF15  IDF外牙接口  手動蝶閥 800A手把(4定位) Manual Butterfly Valve with IDF Male Ends 800A Pull Style Handle (4 Positions)	BFV-W  焊式 手動蝶閥 800B手把(12定位) Manual Butterfly Valve with Weld Ends 800B Gripper Handle (12 Positions)     BFV-C  夾式 手動蝶閥 800B手把(12定位) Manual Butterfly Valve with Clamp Ends 800B Gripper Handle (12 Positions)     BFV-IDF15  IDF外牙接口  手動蝶閥 800B手把(12定位) Manual Butterfly Valve with IDF Male Ends 800B Gripper Handle (12 Positions)
BFV-DIN15  焊式 手動蝶閥 800A手把(4定位) Manual Butterfly Valve with DIN 11851 Male Ends 800A Pull Style Handle (4 Positions)     BFV-CIP15  夾式 手動蝶閥 800A手把(4定位) Manual Butterfly Valve with CIP FLAT FACE Male Ends 800A Pull Style Handle (4 Positions)     BFV-SMS15  IDF外牙接口  手動蝶閥 800A手把(4定位) Manual Butterfly Valve with SMS 1145 Male Ends 800A Pull Style Handle (4 Positions)	BFV-DIN15  焊式 手動蝶閥 800B手把(12定位) Manual Butterfly Valve with DIN 11851 Ends 800B Gripper Handle (12 Positions)     BFV-CIP15  夾式 手動蝶閥 800B手把(12定位) Manual Butterfly Valve with CIP FLAT FACE Male Ends 800B Gripper Handle (12 Positions)     BFV-SMS15  IDF外牙接口  手動蝶閥 800B手把(12定位) Manual Butterfly Valve with SMS 1145 Male Ends 800B Gripper Handle (12 Positions)
BFV-C-AIR 氣動蝶閥  焊式 / 夾式 / IDF / RJT / BSM / CIP FLAT FACE / DIN 11851 / SMS 1145 外牙接口   Pneumatic Butterfly Valve with Weld / Clamp / Threaded Male Ends IDF / RJT / BSM / CIP FLAT FACE /  DIN 11851 / SMS 1145	Parts List of Manual Butterfly Valve     手動蝶閥 零件組合圖
Parts List of Pneumatic Butterfly Valve     氣動蝶閥 零件組合圖

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

PLUG VALVE

不銹鋼 食品衛生級 考克閥 / 栓塞閥

● 2通考克閥 / 二通考克閥 / 2-WAY

● 3通考克閥 / 三通考克閥 / 3-WAY

● 矽膠軸 Silicone Rubber Plug

● 不銹鋼軸 Stainless Steel Plug

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM/CIP FLAT FACE外牙接口/ DIN 11851外牙接口/ SMS 1145外牙接口

考克閥 ( 栓塞閥 ) 具有極小壓力損失的優點。特殊錐形核心設計，消除了可能導致污染的凹槽，減少楔入和磨損現象，並且清潔容易。

玄盛企業製造的不銹鋼食品衛生級考克閥 被廣泛用於飲料、化學或乳品加工業，適用於低壓環境的應用 (建議小於50 PSI)。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

PLV-2T-C-R 夾式2通考克閥 橡膠軸  PLV-2T-C-S 夾式2通考克閥 不銹鋼軸  2 Way Plug Valve with Clamps Ends SS Plug or Rubber Plug     PLV-3T-C-R 夾式3通考克閥 橡膠軸  PLV-3T-C-S 夾式3通考克閥 不銹鋼軸  3 Way Plug Valve with Clamps Ends SS Plug or Rubber Plug     PLV-2T-M-R Bevel Seal 外牙接口 2通考克閥 橡膠軸  PLV-2T-M-S Bevel Seal 外牙接口 2通考克閥 不銹鋼軸  2 Way Plug Valve with Bevel Seat Male Ends SS Plug or Rubber Plug     PLV-3T-M-R Bevel Seal 外牙接口 3通考克閥 橡膠軸  PLV-3T-M-S Bevel Seal 外牙接口 3通考克閥 不銹鋼軸  3 Way Plug Valve with Bevel Seat Male Ends SS Plug or Rubber Plug	PLV-2T-W-R 焊式2通考克閥 橡膠軸  PLV-2T-W-S 焊式2通考克閥 不銹鋼軸  2 Way Plug Valve with Weld Ends SS Plug or Rubber Plug       PLV-3T-W-R 焊式3通考克閥 橡膠軸  PLV-3T-W-S 焊式3通考克閥 不銹鋼軸  3 Way Plug Valve with Weld Ends SS Plug or Rubber Plug      PLV-2T-W-R 短焊接口2通考克閥  橡膠軸  PLV-2T-W-S 短焊接口2通考克閥  不銹鋼軸  2 Way Plug Valve with Weld Ends SHORT for welding on male ends SS Plug or Rubber Plug     PLV-3T-W-R 短焊接口3通考克閥  橡膠軸  PLV-3T-W-S 短焊接口3通考克閥  不銹鋼軸  3 Way Plug Valve with Weld Ends SHORT for welding on male ends SS Plug or Rubber Plug
ASSEBBLY DIAGRAM of Plug Valve 考克閥 零件組合圖

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

CHECK VALVE

SPRING RETURN VALVE

NON-RETURN VALVE

不銹鋼 食品衛生級 逆止閥 / 彈簧止回閥

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM/CIP FLAT FACE外牙接口/ DIN 11851外牙接口/ SMS 1145外牙接口

逆止閥 的主要功能是防止管道中的介質逆向流動。在生產線的管道系統中，特定流向是必要的，逆止閥可以確保流體只能朝設定的方向流動，以防止逆流對製程造成損壞或污染。

並且，逆止閥可以被用來避免系統中的流體倒灌到其他設備或管道中，以保護相鄰的設備 免受不必要的損壞，這 對於脆弱的設備 或 對特定流體敏感的設備 尤為重要。

此外，在壓力變化或波動的情況下，逆止閥可以被用來協助維持管道系統中的壓力平衡。它可以防止過高或過低的壓力對系統造成影響，確保流體在製程中以適當壓力進行輸送。

工作原理 :

逆止閥是由兩個部分的閥體、隔板、彈簧、和前端帶有O環的軸心塞桿，通過Tri-Clamp夾帶和墊片組裝在一起所組成，利用軸心塞桿前端的O環進行密封。

當流體正向通過逆止閥主體時，壓力會將閥門開啟; 任何流體反向通過逆止閥主體時，則會使閥門關閉。閥門的關閉是依靠主體結構的重量、反壓、彈簧等組合之作用力而達成。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

CV-D  夾式  V型逆止閥 Vertical Disc Check Valve with Clamp Ends     CV-H  夾式  H型逆止閥 Horizontal Disc Check Valve with Clamp Ends H型逆止閥 夾式接口     CV-Y  夾式  Y型逆止閥 Ball Check Valve with Clamp Ends	PARTS LIST of Spring Check Valve     彈簧逆止閥 零件組合圖

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

BALL VALVE

不銹鋼 食品衛生級 球閥

● 手動球閥 Manual Ball Valve

● 氣動球閥 Pneumatic Ball Valve

● 2通球閥 / 2-Way Ball Valve

● 3通球閥 / 3-Way Ball Valve

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM/CIP FLAT FACE外牙接口/ DIN 11851外牙接口/ SMS 1145外牙接口

在生產線的管道系統中，球閥 常被用來控制流體的開啟和關閉。它可以在全開和全關位置之間快速切換，並且密封性能良好。

由於其結構設計的關係，球閥能夠承受較高壓力的流體控制。並且其球體形狀的閥門可以提供均勻的壓力分佈，使球閥更適用於較高壓力的管道系統。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

BOV-W  焊式 手動球閥 Manual Ball Valve with Weld Ends     BOV-C  夾式 手動球閥 Manual Ball Valve with Clamp Ends    BOV-CIP15  CIP Flat Face  外牙接口  手動球閥 Manual Ball Valve with CIP Flat Face Male Ends	BOV-C-AIR 氣動球閥  焊式 / 夾式 / IDF / RJT / BSM / CIP FLAT FACE / DIN 11851 / SMS 1145 外牙接口   Pneumatic Ball Valve with   Weld / Clamp / Threaded Male Ends IDF / RJT / BSM / CIP FLAT FACE /  DIN 11851 / SMS 1145
Parts List of Manual Ball Valve     手動球閥 尺寸暨零件組合圖	Dimension & Parts List of 3 Piece Manual Ball Valve 501C with Clamp Ends   3片式 夾式 手動球閥 501C 尺寸暨零件組合圖
Dimension & Parts List of 3 Piece Ball Valve 5N1C (without handle) with Clamp Ends   無手把 3片式  夾式 手動球閥 5N1C 尺寸暨零件組合圖
​
3-Way BOV-C  夾式 3通手動球閥 3-Way Manual Ball Valve with Clamp Ends 1/2" - 2"	3-Way BOV-C  夾式 3通手動球閥 3-Way Manual Ball Valve with Clamp Ends 2 1/2" - 4"
3-Way BOV-W  焊式 3通手動球閥 3-Way Manual Ball Valve with Weld Ends 1/2" - 2"	3-Way BOV-W  焊式 3通手動球閥 3-Way Manual Ball Valve with Weld Ends 2 1/2" - 4"
FLOW PATTERN of 3-Way Ball Valve 3通手動球閥 流向示意圖

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

SEAT VALVE

不銹鋼 食品衛生級 座閥

● 手動座閥 Manual Seat Valve

● 氣動座閥 Pneumatic Seat Valve

● 截止閥L型/ 截止閥T型

● 換向閥F型/ 換向閥E型

● 換向閥FL型/ 換向閥FE型

● 截止閥J型/ 截止閥JT型

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM/CIP FLAT FACE外牙接口/ DIN 11851外牙接口/ SMS 1145外牙接口

請點擊 更詳細產品圖片 ，可獲得本司 座閥 截止閥 換向閥 零件組合圖(含作動說明)

座閥 ( SEAT VALVE ) 的命名源自於其結構設計和作動原理。這種閥的特點是將閥的中心軸塞桿結合塞膠座圈作為密封，利用中心軸塞桿的運動來開啟或關閉流體的通道。

座閥 ( SEAT VALVE ) 非常適合大量液體處理應用，並且其彈性化的閥體組合設計，可以在生產線上靈活運用，例如 : 將閥體組合成作為帶有兩個或三個接口的截止閥，或者作為帶有三個到五個接口的換向閥。適用於 乳品加工，奶油，飲料，果汁，製藥 等相關製程。

注意事項 : 此座閥不適用於含有大型懸浮固體的流體。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

AV-L Pneumatic Shut-Off Valve L Type with Clamp Ends 氣動截止閥 L型 夾式   AV-T Pneumatic Shut-Off Valve T Type with Clamp Ends 氣動截止閥 T型 夾式   AV-F Pneumatic DIVERT Valve F Type with Clamp Ends 氣動換向閥 F型 夾式	AV-E Pneumatic DIVERT Valve E Type with Clamp Ends 氣動換向閥 E型 夾式   AV-FL Pneumatic DIVERT Valve FL Type with Clamp Ends 氣動換向閥 FL型 夾式   AV-FE Pneumatic DIVERT Valve FE Type with Clamp Ends 氣動換向閥 FE型 夾式
AV-J Pneumatic Shut-Off Valve J Type with Clamp Ends 氣動截止閥 J型 夾式   AV-JT Pneumatic Shut-Off Valve JT Type with Clamp Ends 氣動截止閥 JT型 夾式
Actions of AV-L Pneumatic Shut-Off Valve  L型 氣動截止閥 作動說明	Actions of AV-T Pneumatic Shut-Off Valve  T型 氣動截止閥 作動說明
Actions of AV-F Pneumatic Divert Valve  F型 氣動換向閥 作動說明	Actions of AV-E Pneumatic Divert Valve  E型 氣動換向閥 作動說明

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

取樣閥 SAMPLING VALVE

Tri-Clamp夾接接口

3/4", 1"

取樣閥 可以應用在食品、飲料、生技和製藥等工廠的製程中以下的各種情況和階段：

1. 原料採樣：用於 採集進入生產線 的 原料樣本，以 確保 原料 符合標準 並且 不含有害物質。

2. 製品檢測：用於 採集在生產過程中 的 中間產品樣本，以 確保 各個階段的產品 符合標準。

3. 最終產品檢測：用於 採集 最終產品的樣本，以 進行最終產品 的 品質檢測和分析，確保產品 符合最終的要求和安全標準。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖, 點擊後可放大)

取樣閥 Sampling Valve Size 3/4" and 1.5"x3/4"	取樣閥 Sampling Valve   Size 1"

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

隔膜閥 DIAPHRAGM VALVE

手動隔膜閥 Manual Diaphragm Valve

氣動隔膜閥 Pneumatic Diaphragm Valve

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM外牙接口/ DIN外牙接口/ SMS外牙接口

衛生級隔膜閥 常用於食品、飲料、製藥、生技等工廠生產線的管道系統中，工作原理是通過彈性隔膜的運動來控制流體的開啟和關閉以及調節流體的流量。

其結構通常由閥體、彈性隔膜、閥杆、手柄或操作裝置等組成。閥體上有進出口，而彈性隔膜則位於閥體的內部，隔開了進出口。

隔膜通常由彈性的材料製成，例如EPDM、Teflon（PTFE）等。隔膜的上下部分會連接到閥體的兩側，形成一個可移動的隔膜層。

當閥門處於關閉狀態時，彈性隔膜會完全封住進出口，阻止流體通過。開啟閥門時，閥杆或手柄會對彈性隔膜進行推動或拉動，使得隔膜產生變形而導致隔膜上的開口部分打開，允許流體通過。

透過操作閥杆或手柄位置，可以控制隔膜的變形程度，進而調節流體的通過量。如果隔膜被完全推開，流體通過的通道最大，而如果隔膜保持部分或完全關閉，則流體通過的通道隨之變小，從而實現流量的控制。

由於衛生級隔膜閥的隔膜位於流體與外部環境之間，因此可以確保流體不會接觸到閥體內部的機械部件。這在食品、飲料、製藥、生技等行業中特別重要，可以防止產品外泄或交叉污染的風險。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

隔膜閥 Diaphragm Valve

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

桶底閥 TANK BOTTOM VALVE

桶底閥 在食品、飲料、生技和製藥等行業中的應用通常是為了排放、清洗 或 排空 容器或儲存槽中 的流體，確保 處理過程的 衛生和有效性。

在食品、飲料、生技和製藥等工廠的製程中，衛生級閥件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 閥的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 閥的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 閥應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生閥在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗閥門。因此，衛生閥在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生閥的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

桶底閥 Tank Bottom Valve

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

不鏽鋼 食品衛生級

食品衛生級離心泵 (離心幫浦)

(stainless steel sanitary HYGIENIC CENTRIFUGAL PUMP, 3A CIP)

● 3A CIP 離心泵 (離心幫浦)

● 3A CIP 食品泵 (食品幫浦)

C100、C114、C216、C218、C328

Tri-Clamp夾接接口 / Bevel Seat外牙接口 / IDF外牙接口 / RJT/BSM外牙接口 / DIN外牙接口 / SMS外牙接口

請點擊 更詳細產品圖片 ，可獲得本司 泵浦零件組合圖

離心式泵浦 是 輸送 低黏度流體 的首選，由於低黏度液體更容易透過動力加速，離心式泵浦比其它泵浦的設計 能夠更有效地輸送流體，並且以穩定無脈衝的輸送 實現非常高的流量。 可靠、衛生的設計 和 相對較低的成本，使其成為許多高純淨度應用的熱門選擇。

目前在加工行業中所使用的泵浦，大多是離心式泵浦。

優點

• 適合用來輸送低黏度的流體，適用於高純淨度的應用

• 經由在泵浦的出口安裝閥門，可以輕鬆調節流量

• 設計簡單可靠，機械軸封可替換，維護容易，節省成本

• 輸出穩定無脈衝

玄盛企業股份有限公司 製造的 食品衛生級離心泵，除了具備以上優點外，還具備以下優點

• 獨特的推槳設計導流，泵浦可CIP線上清洗

• 無需工具即可拆卸，維護迅速容易，減少生產線停機時間

• 可調式馬達腳座，因應安裝現場地形調整泵浦水平

注意事項

• 不適用於黏稠液體

• 不適用於含有大型懸浮固體的流體

• 不適用於對剪切敏感(shear-sensitive)的流體, 例如玉米澱粉和水的混合液體

• 入口吸力有限，運轉前必須有足夠的液體注滿泵浦

在食品、飲料、生技和製藥等工廠的製程中，食品衛生級的離心式泵浦應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 泵浦接觸產品的部分應使用食品衛生級材料，例如不銹鋼316L、食品級橡膠或特殊的食品級塑料。這些材料應該符合食品衛生安全標準，不會在製程中對產品造成污染或產生有害物質。

2. 泵浦應符合食品衛生級的設計，包括光滑的表面、無死角、並且容易清潔和消毒。應避免有凹槽、孔洞、縫隙或其他難以清潔的部分，以防止細菌滋生和產品殘留。

3. 泵浦的軸封和密封件應該能有效防止流體和泵的內部進行交叉污染。密封件應選用符合食品衛生標準的材料。

4. 泵浦在結構上應該要被設計成易於拆卸和組裝，以便進行清潔、維修和消毒，確保生產過程中的衛生狀態。

5. 衛生級泵浦的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的食品衛生級離心式泵浦, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於組裝和拆卸，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

泵浦 性能曲線圖 (可於本公司官網  目錄下載  頁面下載) 是 選擇離心式泵浦規格 的最佳參考資訊來源。它是一個圖形記錄，顯示泵浦在使用 不同尺寸推槳(葉片) 時的性能，此外，還能顯示泵浦在 不同馬達轉速下 的性能。

如需規格上的建議，請向我們提供以下資料：

• 產品應用
• 最高操作溫度
• 揚程（米 (m)）
• 流量（立方米/小時 (m3/h)，或 噸/小時 (m3/h)，或 加侖/分鐘 (gal/min, GPM)）
• 產品密度和黏度
• 當地電壓（伏特 (V)）和 頻率（赫茲 (Hz)）

以下連結 由本司同仁親自示範 玄盛企業 食品衛生級 離心式泵浦 產品的安裝步驟，歡迎參考 !

https://www.youtube.com/watch?v=-XxGFhv9TpQ

注意事項 :

請待液體注滿泵浦殼後 再啟動馬達運轉，以免影響泵浦性能表現及造成零件損壞。

Pump Assembly 幫浦零件軸封組合 示範照片

點擊照片後可放大 !!!

● 食品管

● 潔淨管

● 無縫管

● 除焊道管

● 不鏽鋼管拋光

● 金屬圓管拋光

3A / IDF / SS304 / SS316 / SS316L

玄盛企業股份有限公司 生產的 食品衛生級 不鏽鋼管，端到端 管壁厚度 均勻一致，公差嚴謹，材料選用經 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，安全、衛生、可靠。高品質的焊接 和 光滑的表面處理，為業主 加快管道清潔速度 並 增加 產線運行時間，從而 提高生產力 和 控制成本。

適用於 食品、飲料、礦泉水、啤酒、釀造、醬油、製酒、牛乳 (乳品加工、酪農)、生技、製藥、化妝品、化工、淨水處理、個人照護、車輛、噴漆塗裝、電子、光電、半導體、食品飲料機械、整廠規劃、整廠設備、廠務工程、衛生配管工程 等應用。

本公司另接受委託 不鏽鋼管拋光 服務, 歡迎來電洽詢 !

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

玻璃視窗

(stainless steel sanitary HYGIENIC SIGHT GLASS)

直管式玻璃視窗 (Bolted Style Inline Straight Sight Glass)

桶槽用玻璃視窗 (Sight Window for Vessel)

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM外牙接口/ DIN外牙接口/ SMS外牙接口

玻璃視窗 在工廠或製造過程中 通常被安裝在 設備、桶槽 或 管路管道 上，以便操作人員可以觀察流程、產品或材料的情況。

在食品、飲料、生技和製藥等工廠的製程中，玻璃視窗能夠被用來做以下的應用：

1. 觀察流程中流體的流動、反應、混合或分離等過程，以確保製程的正確運行和即時檢測。

2. 檢查產品的品質，例如 顏色、純度、溶解度等。

3. 監控反應，在生技和製藥工廠中，玻璃視窗可用於觀察 生物反應器 (如 : 發酵槽) 中的細胞培養和生物反應進程。

4. 觀察清洗程序，以確保設備、容器或管路管道的徹底清洗。

5. 安全檢查，以確保設備或管道的正確運行，以防止意外泄漏或其他危險。

在食品、飲料、生技和製藥等工廠的製程中，衛生級管件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 管件的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 管件的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 管件應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生管件在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗管件。因此，衛生管件在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生管件的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

直管式玻璃視窗 Bolt Style Inline Straight Sight Glass (Flow Indicator)	桶槽玻璃視窗 40mm Sight Window 40mm (for Vessel)
桶槽玻璃視窗 90mm Sight Window 90mm (for Vessel)

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

洗淨噴球、CIP清洗球、旋轉噴球

• 旋轉式 ROTARY

1" 1.5" 2" 2.5"

SS316L

• 固定式 STATIC with Tri-Clamp Connection

1" 1.5" 2"

SS316

• 插銷式 STATIC with Pin-Lock

1" 1.5" 2"

SS316

清洗噴球 常用於 食品 / 飲料 / 酪農 / 生技 / 製藥 / 化妝品 / 化工 等行業 製程中的 罐體和容器的內部清洗。有 靜態式 (static style) 和 旋轉式 (rotary style) 等 幾種類型。這些噴球適用於不同的情況和需求：

1. 靜態式噴球 (static style)：這種噴球通常適用於 需要固定噴射方向 且 壓力較穩定 的情況。它在生產線中可以用於 定點清洗、消毒、以及 精確的噴射清洗 工作。靜態式噴球 適用於 需要固定位置噴射清洗 的場合，如定點清洗管道、容器或設備表面等。

2. 旋轉式噴球 (rotary style)：這種噴球能夠旋轉並提供全方位的噴射，可用於 清洗大面積 或 需要覆蓋範圍較廣 的區域。旋轉式噴球常用於 清洗容器內部、槽、或 其他需要全面清洗的區域。其旋轉能力能夠確保全面覆蓋並提供均勻的清洗效果。

選擇哪種類型的噴球 取決於 具體的清潔需求、工作環境、以及 應用場景。

在食品、飲料、生技和製藥等工廠的製程中，衛生級管件應該要具備以下的條件，以確保生產過程的衛生和安全性：

1. 材料選擇應符合食品、飲料、生技和製藥行業的相關法規和標準。通常會使用食品衛生級不銹鋼、特殊合金或高品質的聚合物材料，這些材料具有優異的耐腐蝕性和耐高溫性能。

2. 管件的表面應該經過適當的處理，以提供高度平滑、無縫且易於清潔的表面，減少微生物滋生的可能性。

3. 管件的設計應該簡單，無死角或凹槽，以避免滋生細菌或其他污染物，並且容易清潔和消毒。

4. 管件應該具備優異的密封性能，以防止產品外泄或交叉污染。

5. 衛生管件在結構上應該要被設計成易於拆卸和組裝，以便清潔和消毒，確保生產過程中的衛生狀態。

6. 在製程中，可能需要頻繁更換或清洗管件。因此，衛生管件在結構上應該要被設計成能夠與管道快速連接和斷開，以節省維護時間並提高生產效率。

7. 衛生管件的設計和製造應該符合相關的衛生標準。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

固定式清洗噴球 Static Cleaning Spray Ball	旋轉清洗噴球 Rotatry Cleaning Spray Ball

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

桶槽液位計 / 玻璃管快裝液位計

(Stainless Steel Sanitary HYGIENIC TANK LEVEL GAUGE / HYGIENIC TUBULAR LIQUID LEVEL GAUGE / HYGIENIC TUBULAR LIQUID LEVEL INDICATOR / HYGIENIC SIGHT GLASS LEVEL GAUGE)

液位計（Liquid Level Gauge）在食品、飲料、生技和製藥等工廠的製程中，是一種用來 測量 和 監控液體（例如水、化學物質、原料、成品等）在 桶槽、容器 或 管道 中的水平高度的設備。其主要用途包括：

監控生產過程：在桶槽和容器安裝液位計，可以用來監控製程中的液體水平。

節省成本： 透過有效管理液位，工廠可以更有效地使用資源，避免浪費並降低生產成本。例如，及時停止液體供應，以防止不必要的浪費。

確保生產品質： 在食品、飲料、生技和製藥工業中，正確的液位控制是確保最終產品品質合乎標準的一部分。液位計的使用 有助於 確保生產過程中的材料投放和混合 達到標準。

安全性： 在某些情況下，液位計還可以用於監控危險物質的液位，以確保工作環境的安全性。

玄盛企業股份有限公司生產的所有食品衛生級閥件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

(桶槽液位計) 玻璃管快裝液位計 Tubular Liquid Level Guage	(桶槽液位計用) 液位閥座 (1組2個) Level Valve Seat for Tubular Liquid Level Guage (1 Set = 2 pcs)

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

直管式過濾器 及 濾網 INLINE HYGIENIC FILTER & STRAINER

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM外牙接口/ DIN外牙接口/ SMS外牙接口 / Flange法蘭接口

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

直管式過濾器 Inline Strainer	管式過濾器 L型 Side Outlet Strainer L type

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

直管式過濾器 及 濾網 INLINE HYGIENIC FILTER & STRAINER

Tri-Clamp夾接接口/ Weld Ends對焊接口/ Bevel Seat外牙接口/ IDF外牙接口/ RJT/BSM外牙接口/ DIN外牙接口/ SMS外牙接口 / Flange法蘭接口

(以下產品尺寸圖，點擊後可放大，接口種類繁多，尺寸圖不及備載，歡迎來電洽詢)

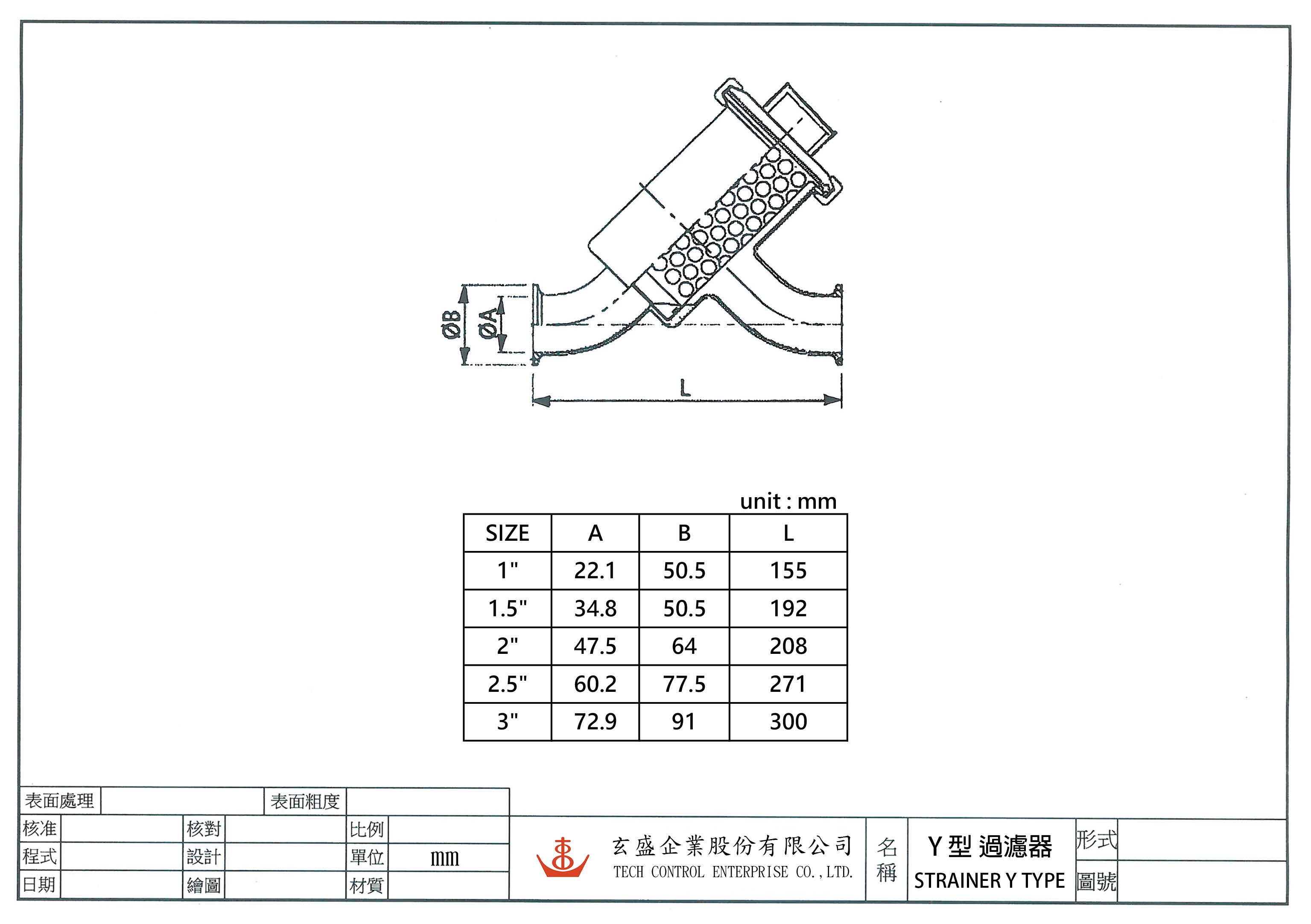

Y型 過濾器 Y Type Strainer

由此下載本產品最新型錄 !!!

Download LATEST  PRODUCT CATALOG Here !!!

HYGIENIC STAINLESS STEEL HOPPER with Tri-Clamp Ferrule Mounting

Conical 錐形

Tri-Clamp 夾式接口

1. 鋁合金：鋁合金是一種常見的金屬材料，用於製造飛機零件、汽車零件、自行車零件、電子設備外殼等。

2. 不銹鋼：不銹鋼具有抗銹和耐腐蝕性，用於製造廚房用具、醫療設備、化學工業設備等。

3. 黃銅 和 銅合金：這些金屬常用於製造電子連接器、管道管路和機械零件。

4. 鋼鐵：鋼鐵是一種堅固的金屬，用於製造許多工業應用，包括結構鋼、機械零件和車輛零件。

5. 鈦合金：鈦合金具有高強度和輕量化的特點，常用於航空航天產業中的引擎零件和航空結構。

6. 鎳合金：鎳合金通常用於高溫和耐腐蝕的應用，如火箭引擎零件和化工設備。

7. 鎂合金：鎂合金是一種輕量金屬，用於汽車、航空航天和手持設備等應用中。



CNC加工機械被用來切削這些金屬材料以製造各種金屬零件，加工能力取決於機器的性能和刀具選擇。它們通常用於精確的切割、鑽孔、螺紋加工和表面加工等工序，以生產各種形狀和尺寸的零件。應用範圍廣泛，能滿足許多不同行業的需求。

玄盛企業股份有限公司 提供以下服務

• CNC金屬加工 (CNC Machining)

• CNC車床加工 (CNC Lathe Processing)

• CNC銑床加工 (CNC Milling)

• 客製化金屬零件 (Custom Metal Parts)

• 客製化金屬製品 (Custom Metal Products)

• 產業機械設備 自動化生產線 金屬零件代工製造 (OEM/Custom Metal Spare Parts for Machineries Equipments & Automated Production Line)

• 工廠位於三峽白雞，鄰近 北台灣 / 新北 / 台北 地區

(Round Stainless Steel Tube Polishing)

● 不鏽鋼管拋光

● 金屬圓管拋光

拋光的不鏽鋼管 廣泛地應用於以下領域：

• 食品、飲料等製程 以及 醫療相關等 需要高光亮度 和 高清潔度 的不鏽鋼管 的行業設備：，如 食品衛生級的管道 等。

• 建築結構、交通工具 等裝飾：用於製作 各種不鏽鋼裝飾品 和 建築結構，如 扶手、欄杆等。

• 工業管道：如在 化工、製藥 等行業中，用於 運輸高純度液體 和 氣體 的不鏽鋼管。

玄盛企業股份有限公司 為 合作廠商 和 客戶 服務 在 不鏽鋼管拋光 累積了 數十年的豐富經驗，生產的 食品衛生級 不鏽鋼管，端到端 管壁厚度 均勻一致，公差嚴謹，材料選用經 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，安全、衛生、可靠。高品質的焊接 和 光滑的表面處理，為業主 加快管道清潔速度 並 增加 產線運行時間，從而 提高生產力 和 控制成本。

適用於 食品、飲料、礦泉水、啤酒、釀造、醬油、製酒、牛乳 (乳品加工、酪農)、生技、製藥、化妝品、化工、淨水處理、個人照護、車輛、噴漆塗裝、電子、光電、半導體、食品飲料機械、整廠規劃、整廠設備、廠務工程、衛生配管工程 等應用。

本公司另接受委託 不鏽鋼管拋光 服務, 歡迎來電洽詢 !

● 墊片

● 墊圈

● O環

3A / IDF / RJT/BSM/CIP Flat Face / DIN 11851 / SMS 1145

Slicone / EPDM / Viton / Teflon / Buna-N
