RJT/BSM/CIP FLAT FACE UNION, RJT / BSM / CIP FLAT FACE HYGIENIC UNION FITTINGS 不銹鋼 食品衛生級 由任(由令)管件 食品/飲料/啤酒/釀造/製酒/牛乳/生技/製藥/化妝品/化工/純水系統/個人照護/車輛/電子/半導體/食品飲料包裝機械/整廠規劃/整廠設備/廠務系統/衛生級配管工程用管件

商品型號: 06

 不銹鋼 食品衛生級

 RJT/BSM/CIP Flat Face由任接頭

 (stainless steel sanitary HYGIENIC RJT/BSM/CIP Flat Face UNION)



● RJT14K  BSM焊無牙接頭(AUS) BSM Weld Liner (AUS)

● RJT14Z  RJT焊無牙接頭(NZ) RJT Weld Liner (NZ)

● RJT14S  RJT焊無牙短接頭 Weld Liner short



● RJT15  RJT焊外牙接頭 Weld Male



● CIP14K  CIP焊無牙接頭 Weld Liner CIP FLAT FACE

● CIP15  CIP焊外牙接頭 Weld Male CIP FLAT FACE



● RJT14R  RJT擴管無牙接頭 Liner for expanding

● RJT15R  RJT擴管外牙接頭 Threaded Male for expanding



● BS13H  BSM六角螺母(母牙/內牙) BSM Hex Nut (for RJT/BSM/CIP FLAT FACE)

● RJT13R  RJT圓螺母(母牙/內牙) RJT Round Slotted Nut (for RJT/BSM/CIP FLAT FACE)



● RJT13AH  RJT六角盲螺帽(母牙/內牙) Blank Hex Nut (for RJT/BSM/CIP FLAT FACE)



● RJT16A  BSM盲蓋 BSM Blank Cap (can be used in Hex Nut or Slotted Nut)



● RJT40A  BSM墊片 BSM GASKET (for AUS & UK)

● RJT40B  CIP Flat Face墊片 GASKET CIP FLAT FACE

● RJT40C  NZ STEPPED SEAL墊片 RJT STEPPED GASKET (for NZ)

 (以上墊片皆符合 FDA 21 CFR 177.2600 規定要求)

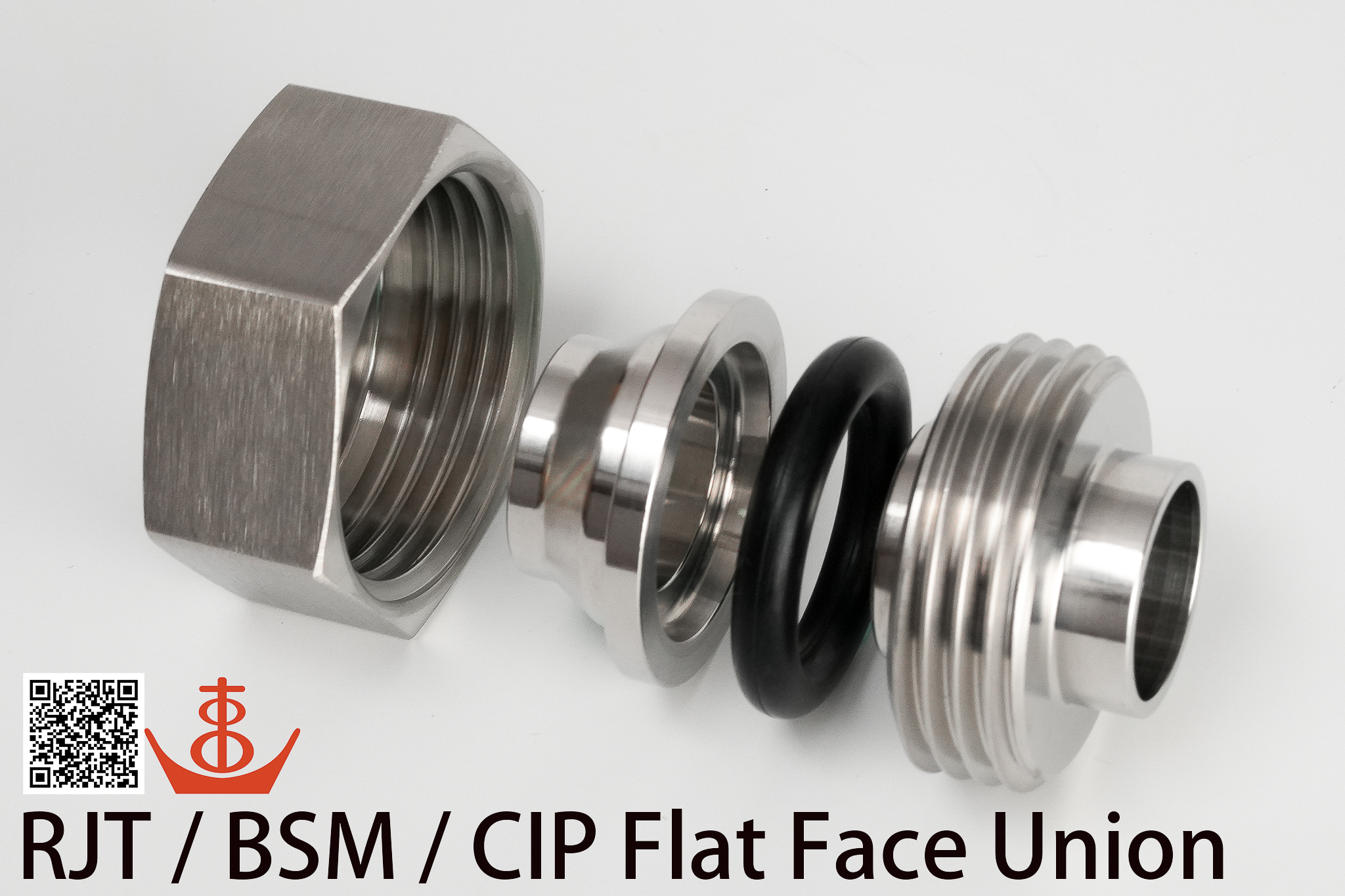

RJT/BSM UNION 由任接頭組 (RJT: Ring Joint Type, BSM: British Standard Milk) 最初是為了滿足乳品加工和衛生標準而設計的聯結管件，由 一個無牙接頭、一個外牙接頭 、一個墊片(墊圈) 以及 一個內牙(母牙)螺母 配對而成。現在被廣泛用於於牛奶、飲料、製藥等行業。常見於英國、澳洲和紐西蘭的牛奶、飲料、製酒和其他食品相關行業的加工製程中。



RJT/BSM Union 具有以下特點：

1. 食品衛生級設計: 管件內部孔徑平滑，減少細菌、污垢和其他污染物的滋生積聚，符合食品安全衛生要求。

2. 卓越的密封性能，使用密封圈、牙接頭和螺母的組合實現可靠的密封，防止泄漏和污染。

3. 易於拆卸，方便進行清潔、維修和更換工作。

4. 適用CIP（Clean In Place 線上清洗）系統 ( 限 RJT union 和 CIP Flat Face union )。



在 食品、飲料、啤酒、釀造、製酒、牛乳、製藥、生技、化妝品、化工、淨水處理、個人照護、電子、半導體 等製程中，管路系統 必須要符合以下要求：

• 安全衛生：所有 會接觸到產品 (在此指食品、飲料和藥品等產品) 的管件和設備的 設計和製造, 應該要 符合相關行業的標準和規範，以確保產品的 安全性。管件和設備應該要 具有光滑的表面，無死角或裂縫，並且 易於清潔和消毒，以 減少細菌滋生 的可能性。

• 材料選擇：採用 不銹鋼等耐腐蝕材料 製造，以確保 在食品、飲料和藥品接觸環境中 的 耐用性和化學穩定性。這些材料必須要 符合食品衛生安全法規，並能夠抵抗 腐蝕、污染和變形。

• 密封性能：為避免任何物質滲漏或進入管道系統，管件的密封性能至關重要。管件必須具有 可靠的密封設計，以 確保無滲漏 並 防止交叉污染。

• 易於拆卸和安裝：管件應該具有 容易拆卸和組裝 的特點，以 方便清潔、維修和更換，減少生產線停機時間。

• 可靠性和耐久性：管件必須要能夠 在高壓、高溫和頻繁操作下 保持穩定性。並經得起 長時間使用和循環清潔，不容易損壞或磨損。



玄盛企業股份有限公司生產的所有食品衛生級由任管件, 材料皆經過 Olympus Innov-X Delta XRF Metal Analyzer 金屬材質檢驗機 嚴格把關，表面處理 Ra ≤ 0.8μm, 符合 食品衛生級 標準，精密加工，易於焊接、組裝和維護，銳利邊角 經過打磨，組裝 維護 清潔 不傷手，出貨前 100% 檢驗。





RJT14K  焊無牙接頭 BSM Weld Liner (AUS)   CIP14K 焊無牙接頭  Weld Liner   (CIP FLAT FACE)    RJT14Z 焊無牙接頭  RJT Weld Liner   (NZ)    RJT15 焊外牙接頭  Weld Male  (for RJT14Z or RJT14K)	CIP15 CIP外牙接頭  Weld Male   (CIP FLAT FACE)    RJT14R 擴管無牙接頭 Expanding Liner   RJT15R 擴管外牙接頭 Expanding Male Threaded   BS13H BSM六角螺母 (母牙/內牙) BSM Hex Nut (for RJT/BSM/CIPFF)
RJT13R 圓螺母(母牙/內牙) RJT Slotted Nut (for RJT/BSM/CIPFF)   RJT13AH 六角盲螺帽 (母牙/內牙) Blank Hex Nut (for RJT/BSM/CIPFF)   RJT14S 焊無牙短接頭 Weld Liner Short   RJT16A BSM盲蓋 BSM Blank Cap (for Hex or Slotted Nut)	RJT40A BSM墊片 BSM Gasket (AUS)   RJT40B CIP墊片  Gasket   CIP FLAT FACE    RJT40C NZ STEP SEAL墊片  RJT Stepped Gasket   (NZ)



*** RJT/BSM/CIP FLAT FACE UNION set

1. RJT14K  +  RJT15  +  RJT40A (BSM Gasket)  +  BS13H  or  RJT13R

2. CIP14K  +  CIP15  +  RJT40B (Flat Face CIP Gasket)  +  BS13H  or  RJT13R

3. RJT14Z  +  RJT15  +  RJT40C (NZ Type Stepped Seal)  +  BS13H  or  RJT13R

*** ONLY   Item 2  &  Item 3   for CIP (Clean-In-Place)



RJT BSM CIP FlatFace
